一、概述
ZYIC系列智能式电力电容器(以下都简称智能电容)，是本公司汇聚20多年的无功补偿技术研发而成，拥有自主产权的新一代无功补偿装置，它主要由低压电力电容器(一台S型内包含2组共补电容器组，F型只包含1组分补电容器组)，智能测控单元模块，磁保持继电器过零投切单元，线路保护单元等集成一体化组成。
ZYIC智 能电容是传统无功补偿装置与先进的微电子技术相结合的产物，是代表智能电网时代的革命性的高新技术产品，它适用于各种无明显谐波的用电场合的无功功率自动补偿。高智能化的设计，将使安装更简易，运行更安全，维护更简便。
本产 品符合:国家标准GB/T15576-2008（我公司为本标准起草单位）。
二、功能特点
1)实时显示网络状况及电容器运行数据:包括无功功率、系统功率因数、电压、电流、电容器电流、谐波畸变率、电容容量、电容器体内温度、联机台数等。
2)智能化:在高性能硬件的基础上，结合信号采集、无功补偿、联网通讯等先进成熟的软件应用，可实现精确补偿、智能组网、故障自动排除报警等功能。
3)简易化: 一体化的设计，使接线更方便，安装更模块化，生产更简易化:智能化的软硬件结构，使得在现场使用时无需另行参数设置(包括通讯参数等)就可全智能运行，智能组网功能可自动组网( 多机系统中自动生成主机，可控制其他副机)，并具有灵活的重启复位再组网，故障退网等功能，这都使现场投运更简易化。完完全全实现了傻瓜模式。
4)零投化:采用成熟的无功补偿控制技术与电容器复合投切技术，实现了无涌流过零投切的优点，大大提高了电气使用寿命。
5)多样化:可实现单机运行，多机运行模式，即连即用，系统自动判断组网状态，无需人工设置。也可根据需要，配置外接参数显示器，或外接无功补偿控制器，或配电监测计最终端
6)小型化:采用紧凑的设计，最大的节省了空间，组成柜体后，在体积，成本，运输等方面可占据更大的优势。
7)具有谐波保护、温度保护、过压保护、缺相保护、过电流过载保护、容量损耗报警、投切故障报警、通讯故障报警等完善的保护功能，保证了智能电容在各种电网的安全运行。
注：电容额定电压：S型-0.45KV，F型-0.25KV，这个电压值是指电容器的最大电压，不是额定工作电压。
九、人机交互界面

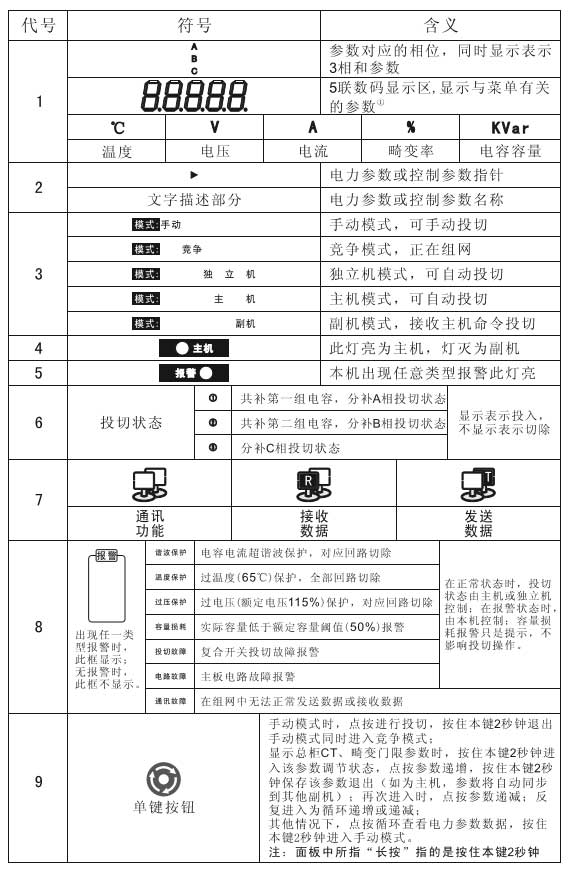

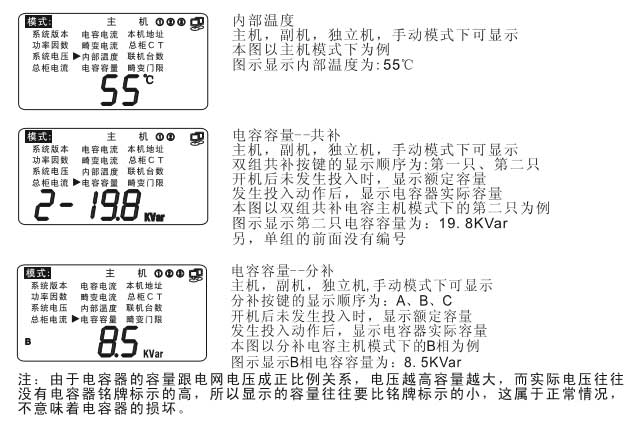

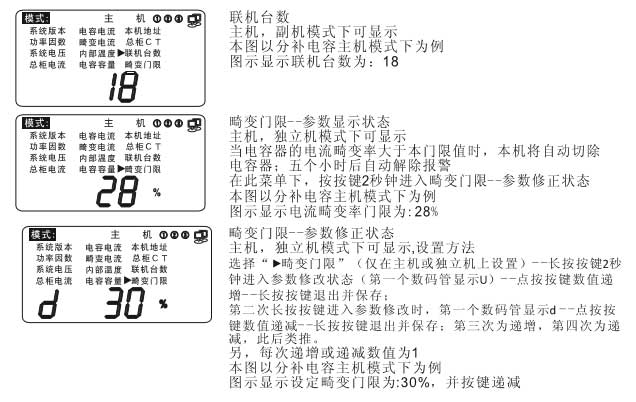

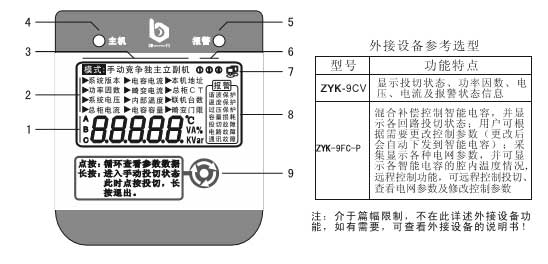

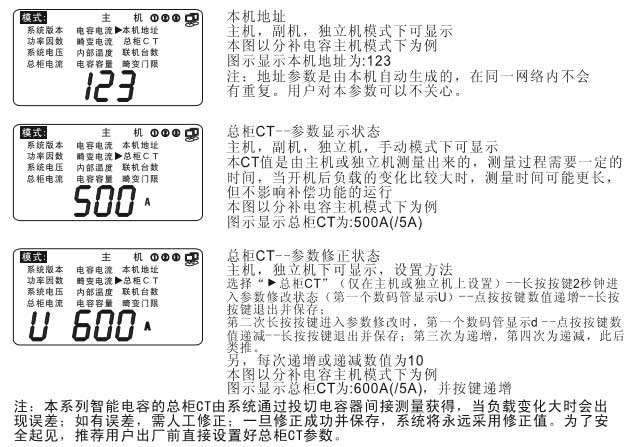

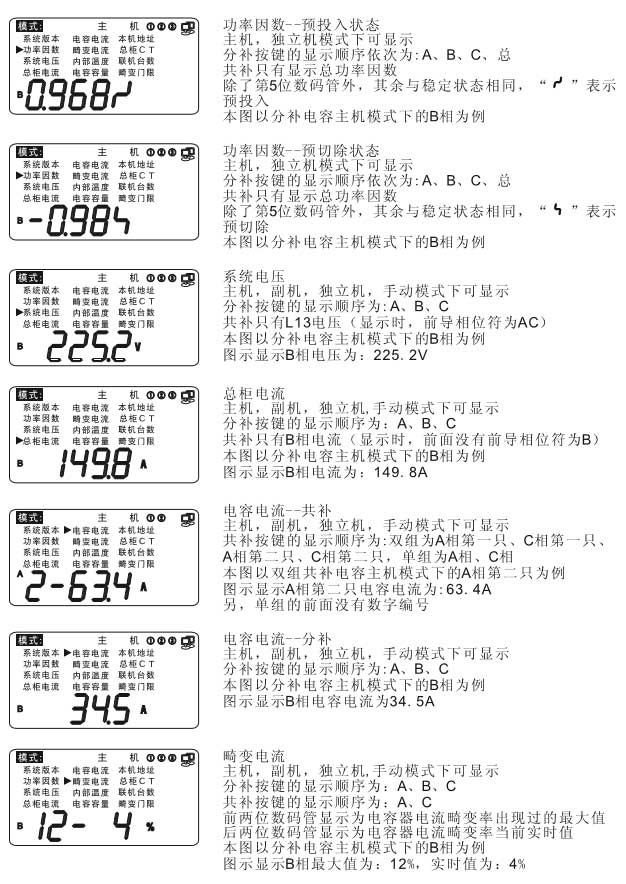

1）面板显示操作功能

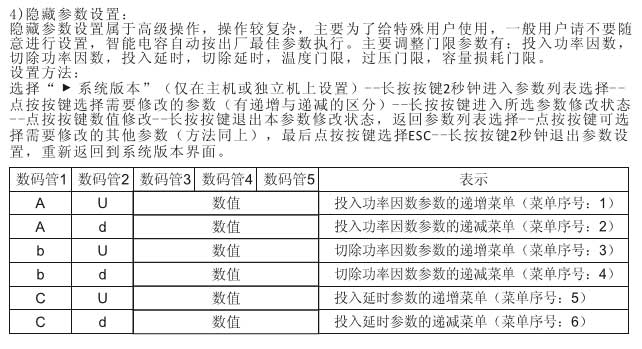

注：进入参数修改设置状态时，第一个数码管的下标点将会显示，表示已经进入修改设置状态了。
十、安装辅助附件

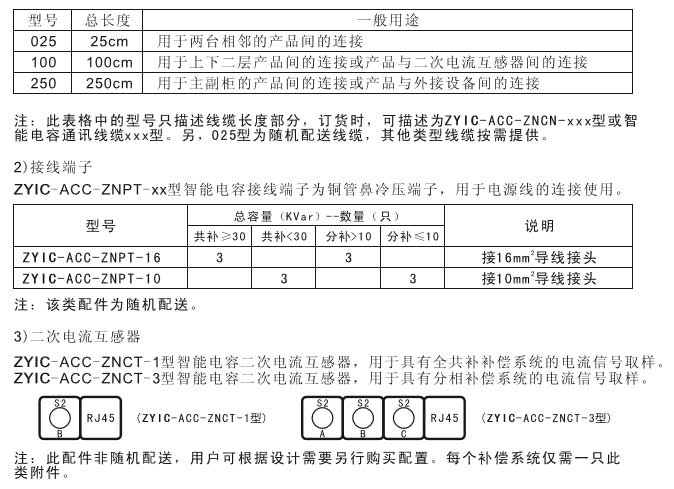

1）通讯线缆
ZYIC-ACC-ZNCN-xxx型智能电容通讯线缆：通过本公司特制的网络通讯线，各台智能电容将共享由电流互感器输出的二次电流信号，并借此完成彼此之间的网络命令交互功能。
连接对象：二次电流互感器，智能电容，外接控制器，外接配电监测仪，外接显示器。
（注：同一网络中，最多使用一个电流互感器：同一网络中，最多使用一台外接设备）
型号说明：xxx表示线缆长度，单位为厘米（cm），例如：025表示线缆总长度为25cm。

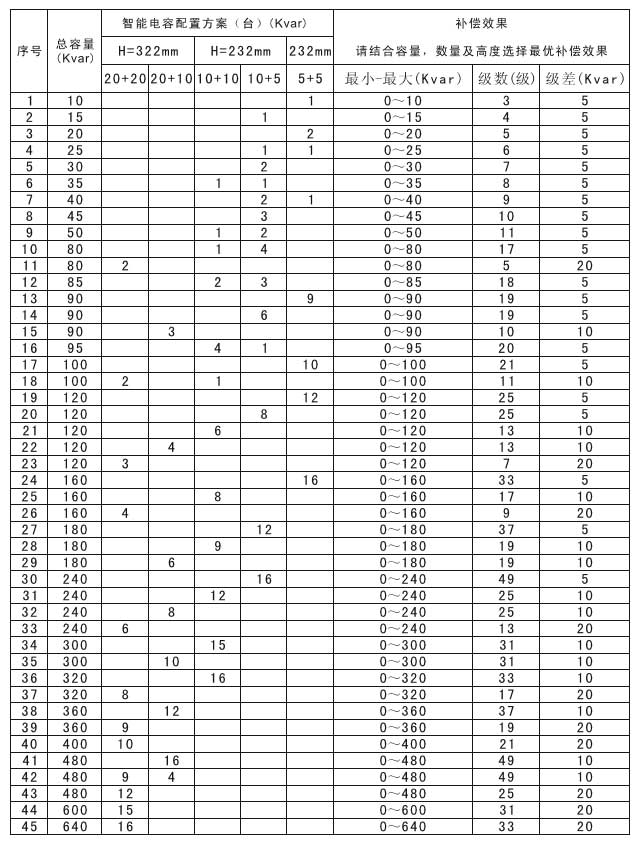

十一、电容配置参考方案
注：本表以双组电容共补型为例，非全部容量配置方案，仅供参考使用！
十二、检查与调试
