主要用途与适用范围

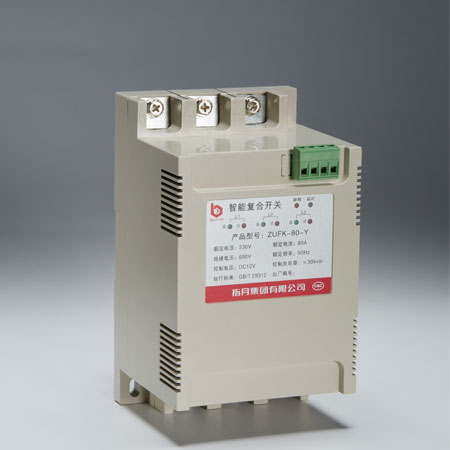

ZUFK系列智能复合开关（简称复合开关）有共补和分补开关两种，共补开关用于投切三相电容，采用△接法；分补开关用于投切单相电容，采用丫形接法。复合开关选用晶闸管开关和磁保持开关并联运行，其在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有磁保持开关零功耗的优点。复合开关具有无冲击、低功耗、高寿命等显著优点，可替代接触器或晶闸管开关，广泛用于低压无功补偿领域。
本产品符合：国家标准GB/T29312-2012（我公司为本标准主要起草单位）
工作条件
1、工作温度：-25℃~55℃储存运输温度-40℃~85℃;
2、相对湿度：5％-95%，无凝露；
3、大气压力：80kPa-110kPa;
4、海拔高度：<2000m;
5、地震强度：<8级；
6、安装场所：除火灾、爆炸、水淹、强化学腐蚀等场所外的地方，无剧烈振动；

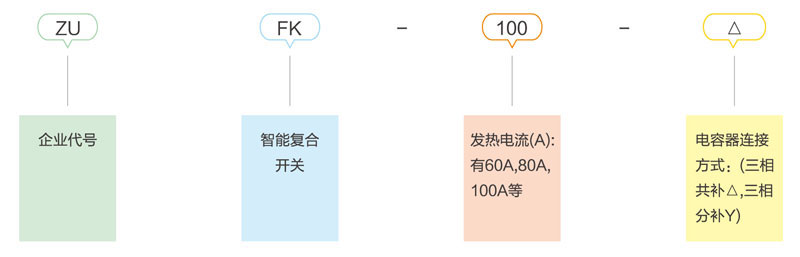

型号及含义
主要技术参数
1、额定电压：400/230V±20%
2、开关耐压：≥2000V
3、开关压降：≤0.05V
4、电磁兼容：脉冲群IEC255-22-1 2级 辐射电磁场IEC60255-22-3 2级 静电放电IEC255-22-2 3级 快速瞬变IEC61000-4-4 3级
5、使用寿命：30万次以上
6、开关功耗：≤2W
7、通断间隔：≥30秒
8、允许电流谐波：≤10%
9、控制电平：5一24VDC
10、输入电流：<10mA
11、绝缘强度：2.5kV/1mim
指示灯指示说明
1、合闸和分闸指示灯在同一时刻只有一个点亮，用于指示开关的工作状态。
2、缺相指示灯亮时表示三相输入中最少有一相是缺相的，共补型具有缺相速断保护功能。
3、延时指示灯亮时表示开关有投入的控制信号输入后合闸指示灯点亮，然而内定电容器放电延时没到不能马上合闸，此时延时指示灯闪烁， 等放电延时过后延时指示熄灭才投入开关。
功能特点
1、电压过零投入，电流过零切除，无涌流，不产生过电压；
2、开关接通后低功耗，不用外加散热片；
3、开关本身不产生谐波；
4、输入信号与开关光电隔离，高EMC保护措施，杭干扰能力强；
5、可直接与本公司动态补偿型控制器配合使用；
6、具有开关运行状态分iE]和合问，缺相和延时指示灯；
7、具有增强的综合保护功能，包括系统输入电压缺相保护、电源电压缺相保护、欠压保护、停电保护、自诊断故障保护等；

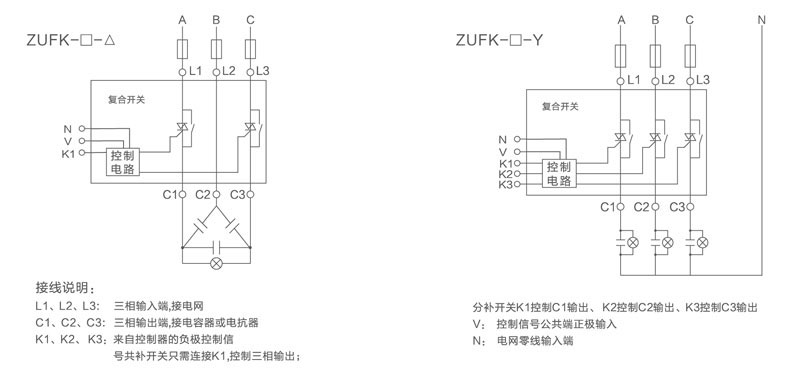

接线原理图
注：共补开关只能接380V信号灯；分补开关可以接380V或220V信号灯

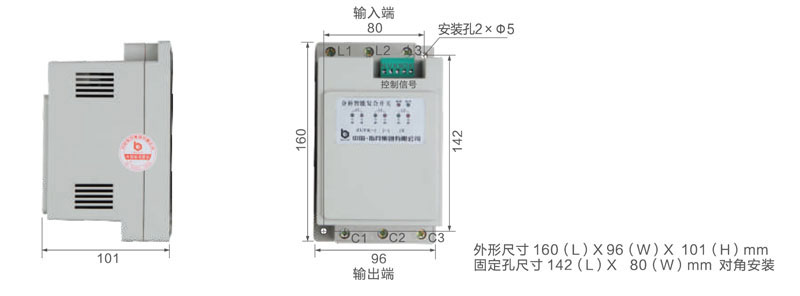

外形及安装尺寸
注意事项
1、分补开关与电容连接采用丫形接法，即开关三个输出端接三只单相电容一端，电容另一端接零线。
2、在谐波含量大于5％的场合下使用复合开关，建议根据情况采取谐波治理措施。
3、复合开关不适用于频繁投切的场所，推荐投切间隔时间大于30秒。
4、垂直安装，对角固定，采用上下两层U型槽钢固定，禁止使用铁板密封固定。
5、使用复合开关，要注意容量规格选择恰当，接线牢靠。
6、使用单相复合开关时单相电容器零线务必接触良好，否则将很可能造成复合开关电源零线承载过高零线电流损坏。
订货须知
1、对分补开关而言，电容容量是指三只单相容量之和。
2、分补开关有两种控制形式，分别支持控制器输出采用公共正端或公共负端的方式，如果使用本公司配套的功率因数自动补偿控制器则采 用公共正端输出的方式。

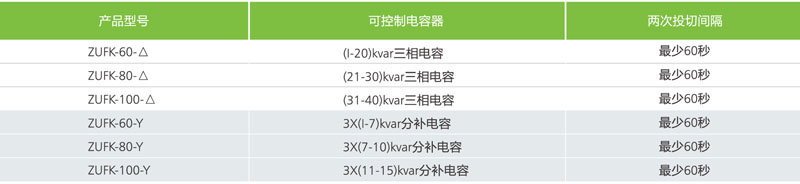

3、复合开关发热电流选择：通常容量不大于20kvar用60A的，21kvar-30kvar用80A的，(31 -40)kvar用100A的。
