ZYAPF原理
有源滤波器通过外部电流互感器CT。实时检测负载电流，并通过内部DSP计算，提取出负载电流的谐波成分，然后通过PWM信号发送给内部IGBT，控制逆变器产生一个和负载谐波大小相等、方向相反的电流注入到电网中补偿谐波电流，实现滤波功能。
本产品符合：行业标准DL/T1216-2013
满足用户需求
PF=0.99
THDi＜5%
2～50次谐波补偿
容性感性无功补偿
三相不平衡补偿
型号说明
 |
||||||
| 企业代号 | 有源滤波器 | 400V容量（A）：025,035,050,060,100,150 480V容量（A）：075,150,225,300 690V容量（A）：075,150,225,300 |
4：400V电压等级 5：480V电压等级 6：480V电压等级 |
3L：三相三线制 4L：三相四线制 |
R：机架式 H:壁挂式 F:壁柜式 |
L:LCD E:LED M:集中式监控 |

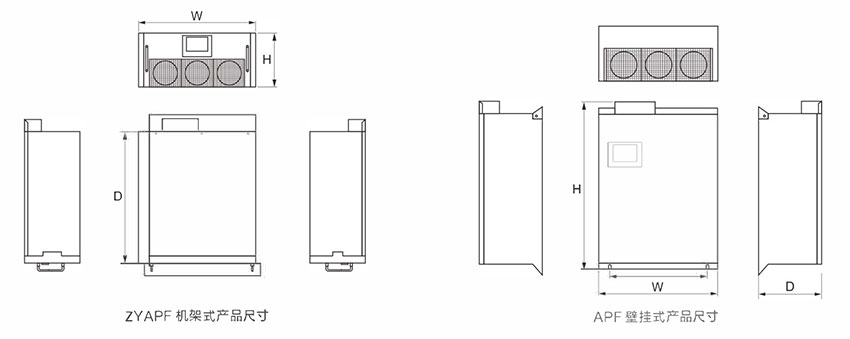

产品结构尺寸
| 型号 | 尺寸（W*H*D）/mm | 重量/kg |
| ZYAPF-025 44(43)L/RL/(E) | 440*150*470 | 18 |
| ZYAPF-035 44(43)L/RL/(E) | 440*150*470 | 18 |
| ZYAPF-050 44(43)L/RL/(E) | 440*190*590 | 35 |
| ZYAPF-060 44(43)L/RL/(E) | 440*190*590 | 35 |
| ZYAPF-100 44(43)L/RL/(E) | 440*230*600 | 36 |
| ZYAPF-150 44(43)L/RL/(E) | 500*270*510 | 48 |
| ZYAPF-025 44(43)L/HL/(E) | 440*470*150 | 18 |
| ZYAPF-035 44(43)L/HL/(E) | 440*470*150 | 18 |
| ZYAPF-050 44(43)L/HL/(E) | 440*590*190 | 35 |
| ZYAPF-060 44(43)L/HL/(E) | 440*590*190 | 35 |
| ZYAPF-100 44(43)L/HL/(E) | 440*600*230 | 36 |

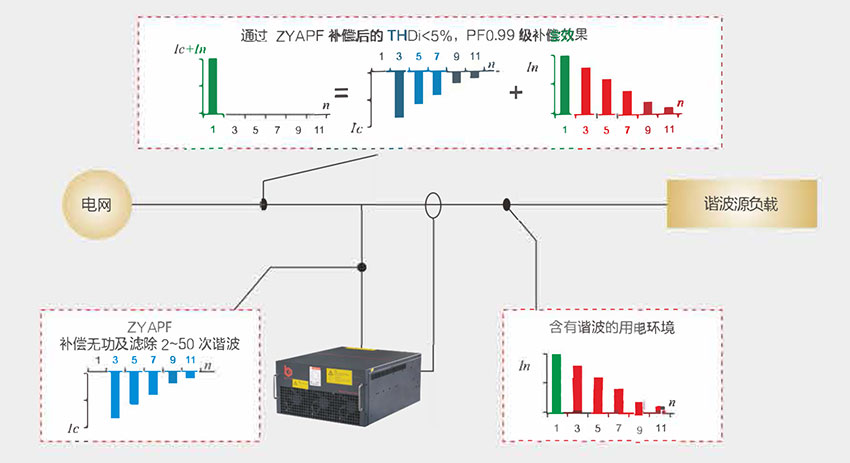

ZYAPF工作原理图

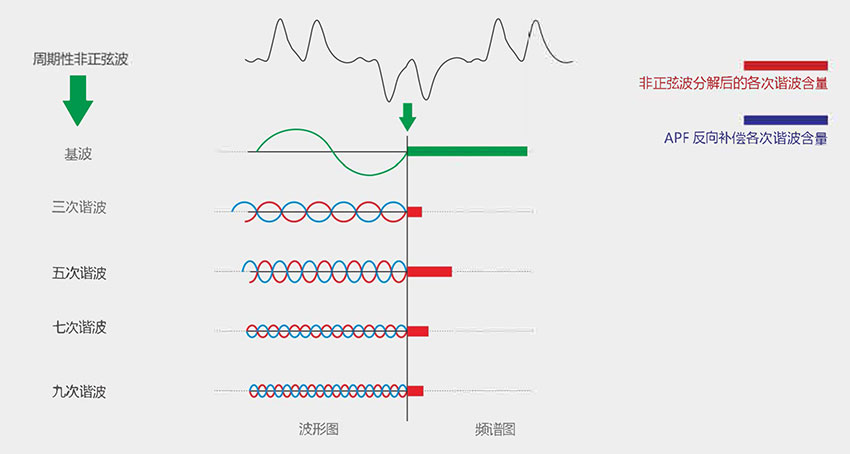

各次谐波电流与基波电流叠加最终表现为非正玄波形
ZYAPF产品特征
实现完美电能质量系统
 |
谐波补偿： APF可同时滤除2～50次谐波，或根据需要有选择的设置谐波电流的补偿次数及各次谐波的补偿率。 |
| 无功补偿： 容性感性（-1～1）无级补偿，PF1.00完美无功补偿效果。 |
|
| 无功补偿： 容性感性（-1～1）无级补偿，PF1.00完美无功补偿效果。 |
|
全面保护功能提升用户应用稳定性
 |
学习功能： 除了傅里叶算法外，独创了智能傅里叶算法，能够自动学习电网环境及系统阻抗，有效避免震荡，使系统达到最稳定的补偿状态。 |
| 谐振监测： 负载变化过程中，若出现谐振，APF自判断并退出系统，同时报警，避免故障。 |
|
| 温度监测： 实时监测ABC三相发热器件（IGBT电感）温度，当温度过高时惠发出温警报，自动关闭停止补偿。 |
|
| 各种保护： APF具备各种保护功能：过电压、欠电压、过电流、短路保护等。 |
|
便于融入系统设计
 |
独立风道： 独特的多层空间散热设计，可有效隔绝环境粉尘粘附，提高产品散热效率，设计过程无需额外考虑环境因素，能够适应不同的环境系统。 |
| 灵活稳定： 25-100A五种容量模块，任意容量组合并机，单柜容量可达600A，满足不同容量需求。任意模块都能实现所有功能，任意模块出现问题，其余模块都能够正常运行，以保障系统安全运行的连续性。 |
|
| 模块化设计： ZYAPF采用模块化设计，体积小重量轻，安装时无需吊机、叉车等大型设备，省时、省力。壁挂式设计，安装灵活，特别适用于空间小的场所。 |
|
良好的人机交互体验
 |
监控手段： ZYAPF针对不同的机型配备多种监控方式，包括3.8英寸LCD显示屏、4.3英寸触摸彩屏、8英寸全彩液晶触摸屏及后台监控软件，以适应用户不同的需求。 |
| 监控数据： 通过ZYAPF的监控系统，用户可清晰了解如补偿前后系统波形图、频道图、电流有效值大小、THDi、THDu功率因数、有功功率、无功功率、视在功率等系统的电能质量改善情况。 |
|
ZYAPF 技术参数
| 项目 | 200V-400V | 480V | 690V | 480-690V（北美机型） |
| ZYAPF 5/10/15/25/35/50/60/75/100/150 | ZYAPF 75/150/225/300 | ZYAPF 75/150/225/300 | ZYAPF 90 | |
| 系统参数 | ||||
| 额定输入线电压 | 200V（-20%～+20%）；380V（-40%～+20%）； 220V（-40%～+20%）（单相APF） |
480V（-20%～+20%）； | 690V（-20%～+20%）； | 480V（-20%～+10%）； 600V（-30%～+10%）；690V（-30%～+15%）； |
| 电网频率 | 50Hz/60Hz（范围：45Hz-62Hz） | 50Hz/60Hz（范围：45Hz-62Hz） | 50Hz/60Hz（范围：45Hz-62Hz） | |
| 可并联台数 | 不限 | |||
| 整机效率 | ≥97% | |||
| 电网结构 | 三相三线，三相四线 | 三相三线 | 三相三线，三相四线 | |
| 电流互感器 | 150/5～10000/5 | |||
| 电路拓扑 | 三电平 | |||
| 性能指标 | ||||
| 额定电容 | 5A/10A/15A/25A/35A/50A/60A/75A/100A/150A | 75A/150A/225A/300A | 90A | |
| 谐波补偿 | 支持 | |||
| 无功补偿 | 支持 | |||
| 不平衡补偿 | 支持 | |||
| 滤波范围 | 2～50次 | |||
| 滤波次数选择 | 2～50次任意次数可选 | |||
| 滤波程度 | 2～50次任意次数可调 | |||
| 谐波滤除率 | ＞95%（第三方检测数据） | |||
| 快速响应时间 | ＜50μs | ＜100μs | ＜50μs | |
| 全响应时间 | ＜5ms | ＜20ms | ＜5ms | |
| 目标功率因素 | 从-1～1可调 | |||
| 控制算法 | FFT算法、智能FFT算法、瞬时无功算法 | |||
| 开关频率 | 20Khz | |||
| 智能风冷 | 75L/Sec、151L/Sec、300L/Sec、405L/Sec | 380/760/1140/1520（L/Sec） | 359L/Sec | |
| 噪声指标 | ＜56dB | ＜65dB | ||
| 通讯监控能力 | ||||
| 通讯接口 | Rs485，网口（选配） | |||
| 通讯协议 | Modbus 协议、TCP/IP | |||
| 模块显示界面 | LCD多功能触摸彩屏；LED指示灯 | 7寸触摸液晶屏 | 7寸液晶显屏（机架）；4.3寸液晶屏（壁挂） | |
| PC端软件 | 选配 | |||
| 保护功能 | 过压保护、欠压保护、短路保护、逆变桥反向保护、过补偿保护 | |||
| CT监测告警 | 有 | |||
| 故障报警 | 有，最多报警记录500条 | |||
| 监控 | 支持独立监控/支持集中监控 | |||
| 机械特性 | ||||
| 安装方式 | 壁挂式/机架式 | 整柜式 | 机架式/壁挂式 | |
| 尺寸（宽*深*高mm3） | 440*470*150*、440*590*190* 440*600*230、500*510*270 |
800*600*2200 | 500*5950*250 | |
| 净重 | 18Kg、35Kg、36Kg、48Kg | 290-560Kg | 62Kg | |
| 颜色 | 黑色细砂纹 | 浅灰色（国际）/或客户订制 | 黑色 | |
| 相对湿度 | 环境要求 | |||
| 海拔高度 | ≤1500mm,150-4000之间，根据国标GB/T3859.2，每增加100m,功率降低1% | |||
| 运行温度 | -10℃～+40℃ | -20℃～+40℃（超过40℃设备可能自动降额运行） | ||
| 相对湿度 | 5%～95%，无凝露 | |||
| 防护等级 | IP20，其余IP等级可定制 | |||
| 相关资质及标准 | ||||
| 资质认证 | CE、ETL认证（UL508）、信息产业部检验报告、电力工业部试验报告、IEEE61000、GJB、CE101和CE102测试， | |||
| 遵循标准 | IEEE519、IEC61000-3-6，ER G5/4 | |||
提升电能质量所带来的收益
治理谐波
提高企业设备的供电质量，提高设备运行的可靠性，减少因设备误动作而造成的经济损失；
降低用电设备发热，减少绝缘老化，从而提高设备的使用寿命，减少设备的维护费用；
减少电网中补偿电容器的谐振几率，提高用电安全。同时，减少谐波对系统信号传输的影响， 增加系统的可靠性；
电机等设备发热减少，电脑系统数据出错率降低；
减少谐波产生的电磁干扰，保障弱电系统正常工作；
满足国家及地方标准要求。
治理无功
减少企业自身电费开支；
保证系统功率因数达到国家标准，避免因为功率因数低导致的力率电费罚款；
减少电网线路损耗及对上一级变压器容量的占用；
减少有功损失和电压降落，释放变压器、发电机容量，提高用户设备利用率和电网供电质量；
改善设备的利用率、改善电压的稳定性。
治理三相不平衡
有效避免中线局部发热老化，甚至是火灾的风险；
避免因局部电压不平衡，引起的设备误报警；
避免零地电压偏高而导致控制系统弱电设备烧毁的风险。
电能质量存在的问题

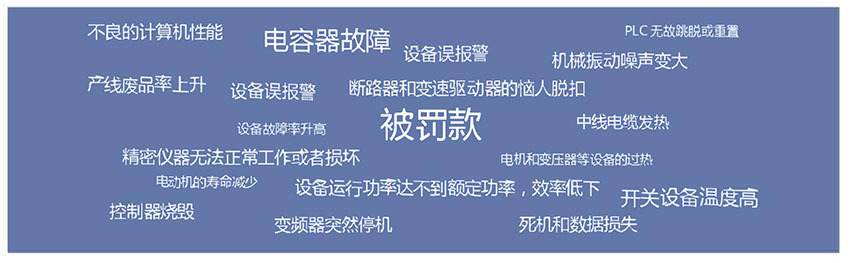

电能质量问题引起的常见现象
产生以上现象的源头可能是由于电网系统中存在了电能质量问题。
什么是完美的电能质量
如何实现完美电能质量
柔性交流电技术的发展，让完美电能质量成为可能
柔性交流输电技术（ Flexible Alternative Current Transmission Systems , FACTS ）是综合电力电子技术、微处理和微电子技术、通信技术而形成的用于控制交流输电的技术，主要内涵是采用可靠、高速的大功率电力电子元器件（ 晶阐管、IGBT等）代替目前附加在交流系统中传统设备上的机械式开关， 实现交流输电系统的灵活、快速控制，从而提高输配电系统可靠性、可控性、运行性能和电能质量，并获取大量节电效益的一种新型综合技术。
所谓“柔性控制”，主要是区别相相对于原来交流电网中的常规“刚性控制” 而言。这不仅是由于前者主要依靠电子型技术，后者常是机械型或机电型技术，重重要的差别在于其控制作用的快速性、精确性、连续性、柔韧性、有效性等。
柔性交流输电设备与传统电气设备相比具有明显优势：
1、采用功率电子开关技术，没有机械磨损，大大提高系统的可靠性和灵活性；
2、响应时间短（ ms 级），控制快速，有利暂态稳定性的提高；
3、被控参数既可断续调节、也可连续调节，十分有利系统动态稳定性的改善；
4、可通过快速平渭调节，方便迅速地改变系统潮流分布，对提高现有网络的传输能力，防止事故发生后因连锁反应引发的跳闸十分有利；
柔性交流输电系统电能质量产晶体系
一将“柔性”应用到电力系统电能质量治理中，最终实现THDi5% ,PF0.99 ，三相平衡的完美电能质量
SVG一静止无功发生器（ Static Var Generator，简称SVG，又称STATCOM )
ASVG一增强型静止无功发生器（ Advanced Static Var Generator，简称ASVG )
APF一有源滤波器（ Active Power Filter，简称APF ）皆为当今电能质量领域最新技术的代表，并联于电网低压侧，用于治理电流质量问题，以真智能化的控制，高效率，快速动态晌应，稳定可靠的运行状态，将复杂的电能质量问题恶数解决， 让实现完美的电能质量成为可能。
全控型PQ总体介绍
PQ产品为电能质量问题的治理提供了完整的解决方案，是采用现代电力电子装置和基于高速DSP数字信号处理技术及CPLD复杂可编程逻辑器件制成的新型电能质量治理专用设备，使用PQ系列产晶可奇效地提升配电系统的可靠性，大大改善系统电能质量指标，提高功率因数、消除谐波、抑制谐振、改善三相不平衡，保障用电系统能够长期稳定高效地运行。

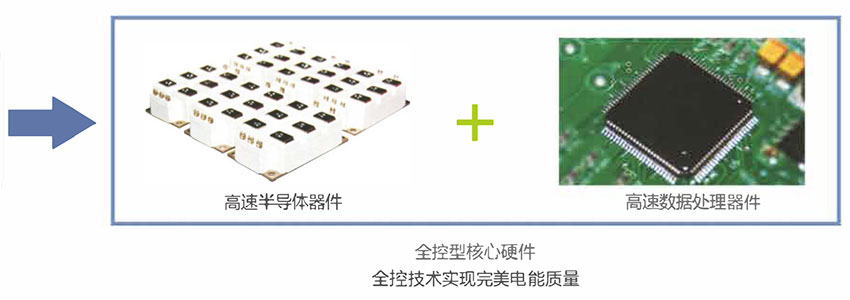

全控型技术要求全控型部件－PQ产品两大核心部件
综合电力电子技术
IGBT功率器件（ PQ 产品的心脏）
IGBT是目前发展最快的一种全控型电力电子器件，具有输入阻抗高、速度快、热稳定性好、耐压高和承受电流大等优点， 是电能质量产品的核心功率部件。
| 控制算法 智能控制思想 |
 |
微处理和微电子技术
DSP+CPLD( PQ 产品的大脑）PQ产品基于3个高速32位DSP+CPLD全数字控制方式的数字信号处理技术，
主要用于实现复杂的算法；各项参数的采样、读取；传送及计算；IGBT 触发信号的产生；故障信号的处理；通信及人机接口的功能等，是电能质量产品的核心计算及控制部件。
DSP的强大运算能力，CPLD的逻辑控制功能，IGBT高达35KHz的快速通断速度，使PQ产晶得以实现THDi5%,PF1.00，三相完全平衡的完美电能质量治理效果。
