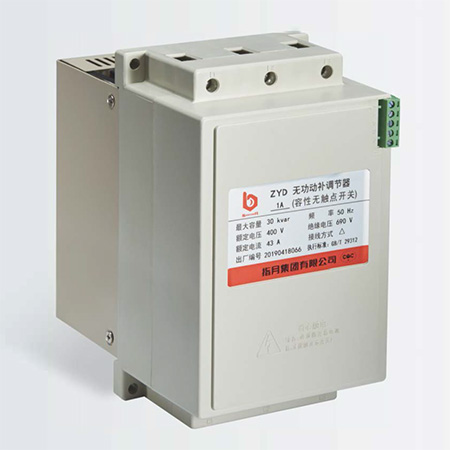

主要用途与使用范围
ZYD系列容性无触点开关是一种能够对电力并联电容器进行快速投切的电子型功率器件，其电气结构主要由大功率反并联晶闸管模块、隔离电器、触发电路、同步电路、保护电路及驱动电器组成，并配有控制开关导通或截止的接线端子，控制逻辑电压0V（截止）、12V（导通）。
本开关具有安装简单、维护方便、响应速度快、投切无涌流、工作无噪声稳定可靠、缺相保护等特点，是无功功率动态补偿装置用投切电容器组的理想器件。
本产品符合：国家标准GB/T29312-2012(我公司为本标准主要起草单位)。

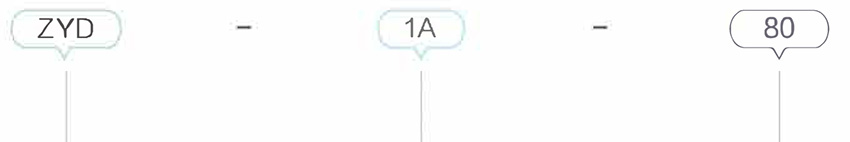

型号及含义
 |
||
| 产品类型代号 | 1A 一只产品能控制一组三相电容：3F 一只产品能控制三组单相电容 | 能控制的最大无功率 如：80kvar |
工作条件
1、周围空气温度：-25℃～＋50℃，而且24h内其平均温度不高于＋30℃；
2、相对湿度：温度为＋25℃时，相对湿度≤90%；
3、海拨高度：不超过2000m；
4、安装场所：空气清洁，无爆炸及可燃危险品，无足以损坏绝缘及腐蚀金属的气体，无导电性尘埃及严重霉菌存在。无明显超限谐波份量存在的场合，如有请采取抑制谐波的信施。
主要技术参数
1、额定电压：400V/230V,50Hz；
2、使用寿命：大于100万次；
3、开关动作响应时间：≤20ms；
4、开关分闸后再次合闸间隔时间：≤200ms；
5、开关耐压：≥2000V;
6、控制电压：5-24VDC,
7、控制电流：≤10mA;
8、控制窑量：400V级：1 kvar-80kvar；
230V级：1 kvar－20kvar；
| 产品型号 | 可控制电容器 | 外形 |
| ZYD-1A-20 | (1-20)kvar三相电容 | 图1 |
| ZYD-1A-30 | (21-30)kvar三相电容 | 图1 |
| ZYD-1A-40 | (31-40)kvar三相电容 | 图1 |
| ZYD-1A-50 | (41-50)kvar三相电容 | 图1 |
| ZYD-1A-60 | (51-60)kvar三相电容 | 图2 |
| ZYD-1A-80 | (61-80)kvar三相电容 | 图2 |
| ZYD-3F-3X7 | 3x(1-7)kvar分补电容 | 图1 |
| ZYD-3F-3X10 | 3x(7-10)kvar分补电容 | 图1 |
| ZYD-3F-3X15 | 3x(11-15)kvar分补电容 | 图1 |
| ZYD-3F-3X20 | 3x(15-20)kvar分补电容 | 图2 |

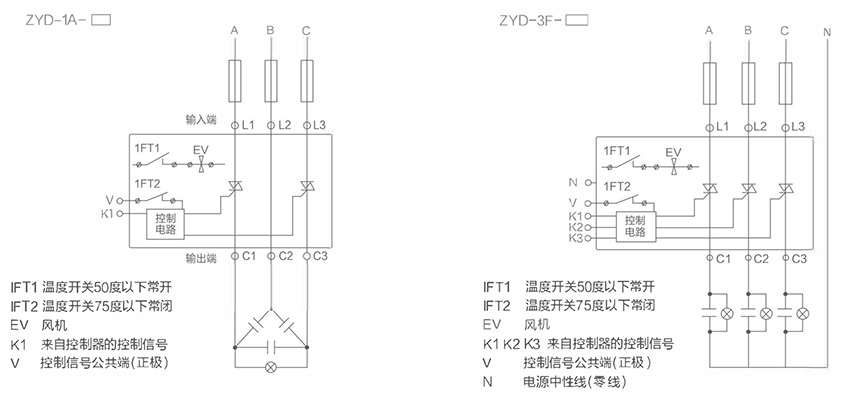

接线原理图

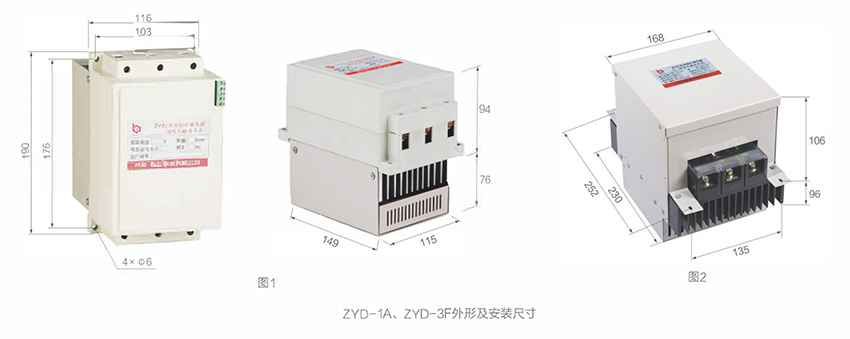

外形及安装尺寸
