主要用途与适用范围

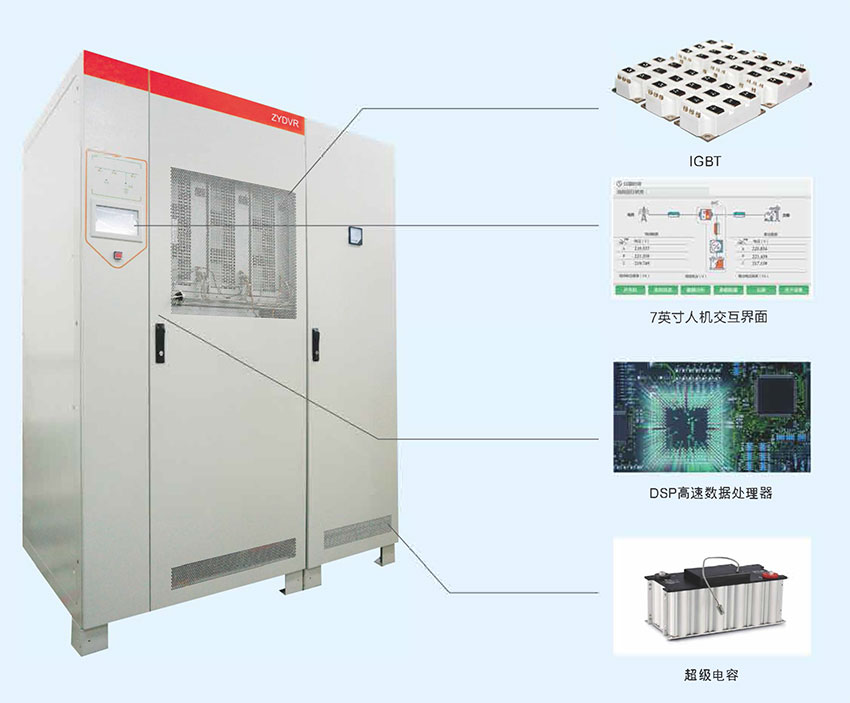

指月牌ZYDVR实时动态电压调节器以超级电容器、锂离子电池等作为储能元件，采用先进的电力电子变换技术和数 字控制技术，提供后备式短时能量存储解决方案，有效治理电压暂降、电压暂升、短时中断等问题，具有稳定性强、可靠性好、效率高等特点。
随着现代电力工业的快速发展和系统中用电负荷结构的重大变化，工厂和办公自动化对电子设备的依赖性快速 增长。对于电力用户来说，电压暂降正成为一个主要的问题。电能从发出到使用的整个过程中要跨越广阔的地 理区域，这其中整个传输系统普遍遭遇闪电、暴雨、大风、施工、人员误操作等意外，引起短路故障导致的电 压暂降现象，有些足以影响到敏感设备的正常运行。
电压暂升的发生几率虽然很小，但是危害巨大。电压有效值的异常升高，会直接损坏设备。能够导致电气设备 故障或停机的市电电压暂降，比完全的主网停电的次数多发生了10倍以上。根据EPRI(美国电科院)权威数据， 92%以上的电能质量事件为电压暂降和暂升，其它电能质量事件所占比例不到8%。电压暂降已经被众多的国 际研究机构确定为电力系统中最为普遍发生的事件。因此对敏感设备进行电压暂降（暂升）保护显得尤为重要。
什么是电压暂降

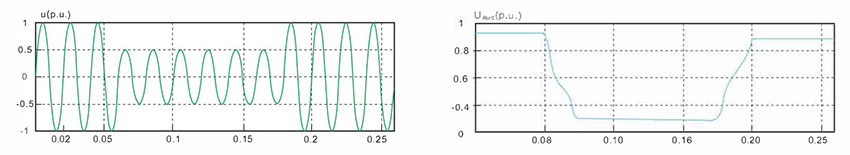

IEEE标准及国家标准《电能质量电压暂降与短时中断》（ GB/T30137-2013 ）规定了电压暂降定义：电压暂降是指电力系统中某点工频电压有效值暂时降低至额定电压的10% ～ 90% （即幅值为0.1- 0.9 ( p.u.) ），并持续10ms-1min ，此期间内系统频率仍为标称值，然后又恢复到正常水平的现象。电压暂降以剩余电压百分比为度量。短时中断是指一相或多相电压瞬时降低到0.1p.u.以下，且持续时间为10ms-1min.

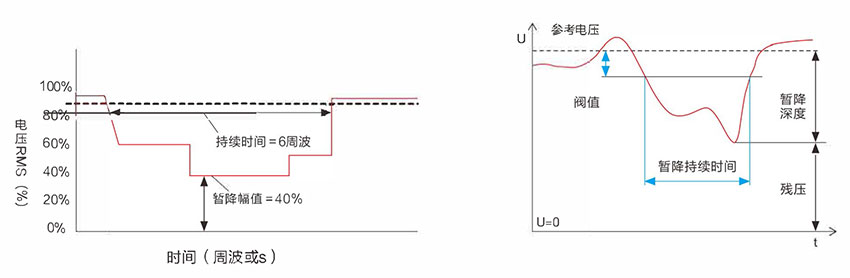

电压暂降重要指标
暂降幅值
定义为暂降时电压高效值与额定电压有效值的比值
暂降持续时间
定义为暂降从发生到结束的时间
暂降发生频率
定义为单位时间内（评估时通常一年）发生电压暂降的次数

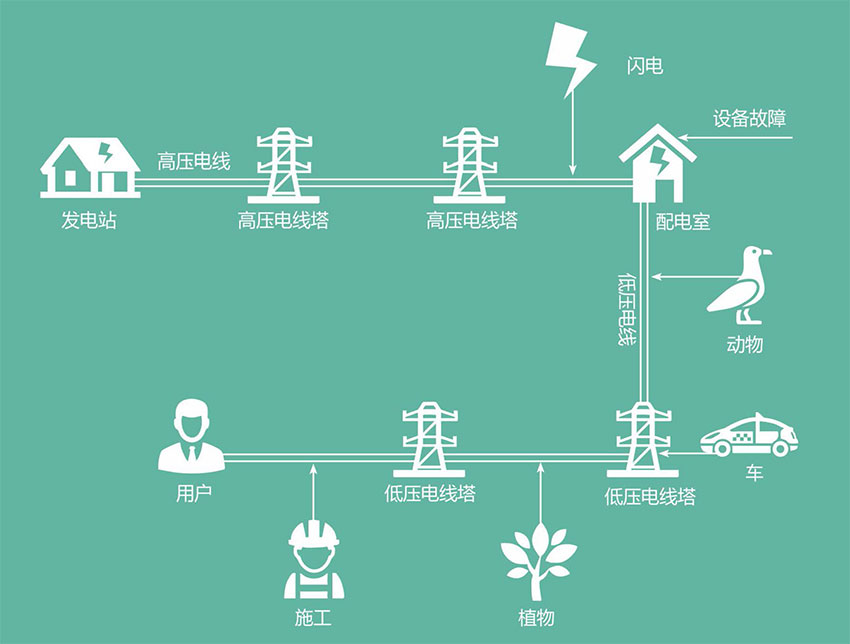

电压暂降产生的原因
电压暂降一般是由电网、变电设施的故障或负荷突然出现大的变化所引起的。电能在经过远距离的传输过程中，不可避免的会遭遇众多情况，如输配电系统中发生的电力系统故障、雷击、大型电机启动、电容器的投切等事件。
常见的原因
自然原因：雷击、闪电、暴雨、大冈以及下雪等；
电力系统原因：短路故障、大电机启动、线路切换、变压器和电容器投切、配电装置故障感应电机（大功率）启动等；
不可预知的偶然事件：交通事故，建筑施工造成输电线路损坏，人为操作失误以及一些小动物进入配电室等。
电压暂降事件特点
电压暂降事件特点有以下几个方面：
电压暂降持续时间一般小于1秒钟；
单相和两相电压暂降居多；
三相电压均低于20%的情况很少见。
| 右图是美国电科院EPRI对电压暂降的调查情况， 经过两次在全美洲22站点进行电能质量研究， 并记录到1076个电压暂降事件， 其中在绿色线（SEMI）标准上方的电压暂降的数量 占总数的93% ，仅有6个事件为断电且都在1秒以内， 仅有3个事件在2秒以外。 |
 |
| 右图是各类标准对电气设备的免疫要求，从免疫曲线来看， 一般设备对于短时间中度暂降以及长时间幅度较小的暂降 事件具备很好的免疫力。但是不具备短时深度暂降免疫力， 所以跌落幅度大的电压暂降事件是带来电压暂降危害的 主要原因。 |
对生产造成的影响
影响设备的正常运行，造成产品质量下降；
精密产品的损坏和浪费，原料报废；
自动化装置停顿或误动， 变频调速器停顿等；引起接触器脱扣或低压保护启动，造成电动机，电梯等停顿；
引起高温光源（ 碘钨灯）熄灭等；
使生产线紊乱或中断，且跌落后的无序启动比计划断电后的有序恢复造成危害及损失大得多；
延误交货时间。
电压暂降的危害
电压暂降带来的危害与行业性质和负载有关。下表为部分设备对电压敏感程度的说明：
| 设备名称 | 造成影响 |
| 制冷设备电子控制器 | 当电压低于80%时，控制器切除制冷电动机 |
| 芯片制造行业 | 当电压低于85%时，测试和加工设备的电子电路会出现故障，导致设备停运。 |
| PLC | 当电压低于90%持续几个周波，I/O设备会误动作，低于81%时PLC停止工作。 |
| 精密机械工作 | 当电压低于90%持续2-3周波，机器人控制操作中断。 |
| 直流电机 | 当电压低于80%时，电动机保护跳闸。 |
| 调速电机（VSD） | 当电压低于70%，持续时间超过6个周波，VSD将切除： 一些精细加工业的电动机，当电压低于90%持续时间超过3个周波时，电动机将会跳闸 |
| 交流接触器 | 电压低于50%甚至70%持续时间超过一个周波，接触器自动脱口。 |
| 计算机 | 电压低于60%持续12个周波，计算机工作将停机 |
对电气设备造成损害
计算机系统失灵、数据丢失、生产线上电机停机、变频器失压保护动作、可编程逻揭控制器（PLC）失灵等；
医院中用计算机控制的脑外科，心血管外科，眼科手术等，电压跌落而造成的设备不能正常工作时带来严重后果；
使电气设备寿命缩短甚至损坏。
对公司财政造成影响
降低1-2%工厂效率；
设备投资回报率低；
增加额外备品备件支出；
降低劳动工时利用率；
加大维护费用。
电压暂降的危害
| 治理方案 | 方案比较 |
| UPS | 不间断电源高能耗，需要日常维护和定期更换储能电池，产生谐波，不适合工业和动态负载，长期使用存在可靠性等问题。 |
| SSTS | 固态切换开关，安装及定时维护条件苛刻，需要真正独立双回路供电，且允许瞬时切换，无任何能量储存，不适合非常敏感的负载。 |
| 在线式的AVC | 全天在线，效率低：不能治理深度很深的电压暂降； |
| 补偿变压器的副边直接接入电网，安装困难； | |
| ZYVDR | 仅在电压暂降时介入，高效率，免维护；深的电压暂降才是真正危害和用户痛点。10%-90%电压暂降，电压中断，电压暂升全治理， 真正解决用户痛点；采用注入变压器，变压器和主线分离，安装简便 |
ZYDVR工作原理

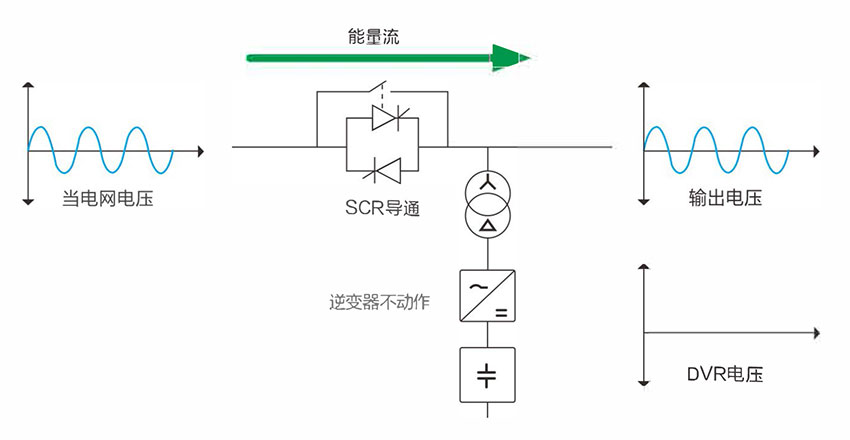

1、当电网电压在正常范围内，DVR为待机状态，控制晶阐管为导通状态，逆变器不工作，超级电容为满电状态。输出电压即为电网电压。
2、当电网电压发生电压暂降时，DVR立刻控制晶闸管为关断状态，电网电压完全与负载隔断。在5ms内，经过逆变器放电， 再通过一个注入变压器，向负载输出预先设定的电压。DVR的电压支撑彻底避免了由于电压暂降所导致的对负载的危害。

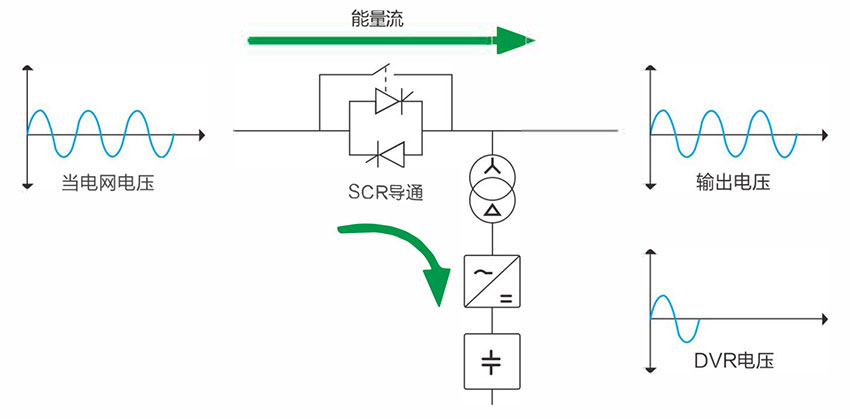

3、电网电压恢复到正常值时，DVR停止工作，同时控制晶闹管为导通状态， 输出电压恢复为电网电压 超级电容开始充电， 为下一次的电压暂降做准备。
ZYDVR维修旁路

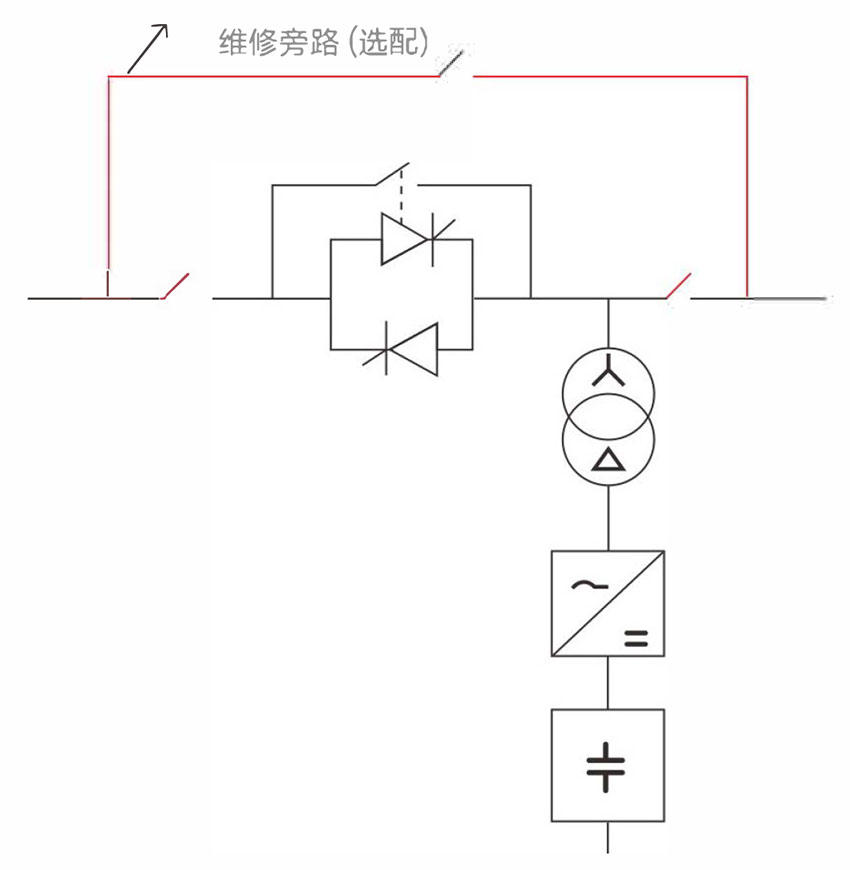

如图所示，红色开关为维修机械旁路，当系统出现故障时，断开维修机械旁路，以便来对系统进行检修（维修机械旁路为选配器件，客户也可以自己配置） 。
增强型ZYDVR-A
ZYDVR标准机型穿越时间为3s ，如需更长穿越时间可以选用ZYDVR增加型万案，增强型多了一个CHARGER单元，可以在ZYDVR 工作进行能量补充，能够使ZYDVR 补偿持续更长时间。另外，通过增加超级电窑的窑量也可以大大增加补偿持续时间。
原理图中的元器件说明表
 |
晶管开关和保护电路 |
| 注入变压器 发生电压暂降时的电压输出源 |
|
| Charger单元 增强型配件 |
|
| 逆变器 将越级电容所储存的直流电逆变为所需的交流电 |
|
| 超级电容 快速储存和释放电能，可自由并联，增加容量 |
|
型号说明
 |
|||||
| 企业代号 | 实时控制动态电压调节器 | 容量等级 | 电压等级208V220V380V480V690V | 3L:三相三线制4L：三相四线制 | A:增强型（选配） |
常用容量
| 容量（KVA） | 208/220V 50/60Hz 3P3W 3P4W | 380V 50/60Hz 3P3W 3P4W | 480/690V 50/60Hz 3P3W 3P4W |
| 50 | Yes | Yes | Yes |
| 150 | Yes | Yes | Yes |
| 300 | Yes | Yes | Yes |
| 600 | Yes | Yes | Yes |
| 900 | Yes | Yes | Yes |
| 1200 | Yes | Yes | Yes |
| 1500 | Yes | Yes | Yes |
| 1800 | Yes | Yes | Yes |
| 2400 | Yes | Yes | Yes |
| 备注：其他容量可根据需求定制 | |||
技术介绍
| 系统参数 | |
| 额定交流输入线电压 | 208V/220V/380V/480V/690V |
| 输入电压范围 | -20%～+20% |
| 电网频率 | 50/60Hz（范围：45Hz～65Hz） |
| 可并联台数 | 不限 |
| 整机效率 | ＞99% |
| 性能指标 | |
| 系统容量 | 50/60/150/200/300/600/900/1200/1500/2400 |
| 补偿能力 | 标准机型0～130%剩余电压补偿至100%支撑3～30s,标准机型支撑时间为3s，其他需求可定制 |
| 电压调整目标值 | 额定电压-40%～+20可设定 |
| 切换电压阈值 | 连续可调，梯度0.1V |
| 快速响应时间 | ＜100μs |
| 典型响应时间 | 2ms |
| 电压暂将补偿 | 具备 |
| 电压暂升补偿 | 具备 |
| 故障旁路 | 具备 |
| 维修机械旁路 | 选配 |
| 噪声指示 | ＜65db |
| 散热方式 | 风冷 |
| 通讯监控能力 | |
| 屏幕 | 7寸全彩触摸屏 |
| 界面语言 | 中/英双语 |
| 参数设定及数据显示 | 运行状态显示、主接线图显示、模拟量显示、功率半导体器件或换流模块的状态信息显示、关键部分温度或冷却系统运行状态显示 |
| 事件纪录及数据纪录 | 具备 |
| 录波功能和显示 | 具备 |
| 通讯接口 | RS485、网口 |
| 通讯协议 | Modbus 协议、TCP/IP |
| 干接点 | 运行状态及故障干接点 |
| 保护功能 | 短路保护、逆变桥反向保护等 |
| 机械特性 | |
| 固定方式 | 整柜式 |
| 进线方式 | 下进线、其他方式可定制 |
| 颜色 | 浅灰色（国标7035）/或客户订制 |
| 环境要求 | |
| 海拔高度 | ＜1500m,1500米以下，按照GBT3859.2降额使用，没增加100m，功率降低1% |
| 运行温度 | -10℃～+40℃ |
| 相对湿度 | 5%～95%，无凝霜 |
| 防护等级 | IP20，其余IP等级可 定制 |
| 相关资质及标准 | |
| 遵循标准 | DL/T12292013动态电压恢复器技术规范 En50178.cispr11 C-Tick.CE F47 |
主要特征
标准机型O～130%剩余电压补偿至100%支撑3～30S ，标准机型支撑时间为3S ，可走制；
响应速度快，快速切换时间小于100us ，典型晌应时间2ms；
可同时治理电压暂降、电压暂升、短时中断等问题；
采用超级电容作为储能元件，充放电次数达100万次；
逆变器满功率设计，支持输入三相电压跌落100%；
过电压调节目标值可在额定电压－15%～＋15%之间设定；
电子旁路工作状态下效率达99%以上，大幅减少电能损耗费用；
免维护、免值守、节约人工、高可靠性。
常用容量
| 压降情况 | 电压剩余量 | 输出电压 | 校正维持时间 | |
| 普通型 | 增强型 | |||
| 三相 | 90% | 100% | 3s | 根据客户需求 |
| 三相 | 90% | 100% | 3s | 根据客户需求 |
| 三相 | 90% | 100% | 3s | 根据客户需求 |
| 单相 | 90% | 100% | 3s | 根据客户需求 |
| 单相 | 90% | 100% | 3s | 根据客户需求 |
| 单相 | 0% | 100% | 3s | 根据客户需求 |
| 备注：更长补偿时间可根据客户需求通过增加超级电容的形式实现；也可以通过增加CHARGER单元延长补偿时间 | ||||
系统接入方式

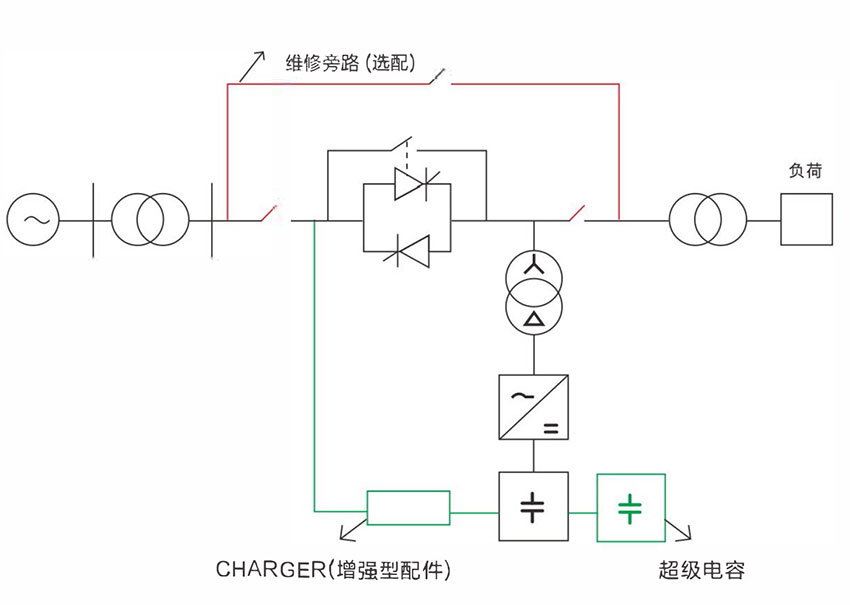

| 如下图所示，ZYDVR接在电网和负载之间， 维修旁路和开关为选配，当系统出现故障时， 断开维修机械旁路，以便对系统进行检修， 通过曾加超级电窑的窑量可以增加补偿持续 时间。 |
 |
产品应用效果
 |
|

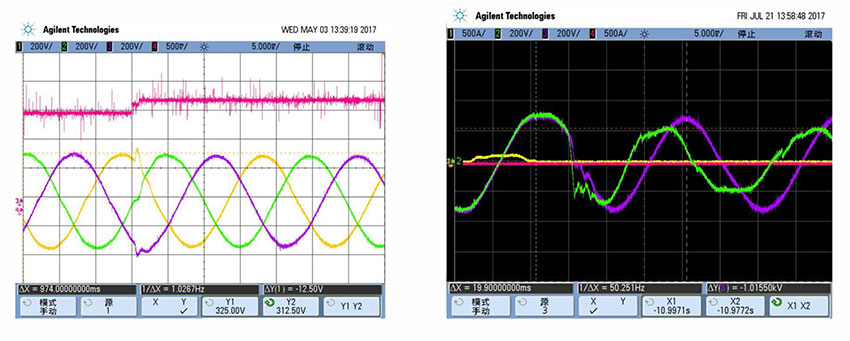

| 左图为三相电网相电压220V跌到0V的ZYDVR输出侧治理效果图。 当电网电压发生电压暂降跌落到0V ，经由ZYDVR补偿后，能快速将电压稳定在220V （设定值）。 |
右图为电网相电压部分跌落的ZYDVR输出侧治理效果图。当电网电压发生电压暂降跌落时， 经由ZYDVR补偿后，能快速将电压稳定在220V （紫色为治理后，绿色为治理前）。 |
产品应用领域
现代电力系统电压暂降问题给冶金、钢铁、玻璃、纺织、石化、半导体、造纸、薄膜生产、汽车制造、化工、制药、精密加工、医疗设备、科研院所、烟草、印刷等行业造成了几十亿元的年直接经济损失，间接性损失更是无可估量。治理电压暂降问题，对这些行业亟不可待，指月ZYDVR产品为电压暂降敏感行业提供完善的解决方案， 为生产稳定运行保驾护航。
