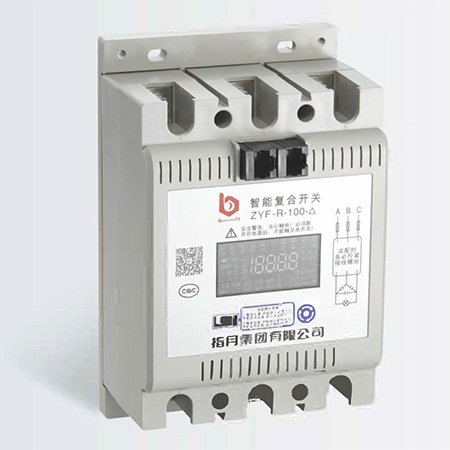

主要用途与使用范围
ZYF-R智控联网式复合开关,是本公司汇聚30多年无功补偿控制技术研发而成,拥有自主产权;采用先进的单片机测控,电力电子,网络通讯,自动化控制等先进技术,合理有效地将智能测控模块、过零投切模块、系统保护模块、网络通讯模块、人机对话模块等部分设计成一体。实现了无功补偿控制和精准控制磁保持继电器在电压零点时刻快速闭合,在电流零点时刻快速分断,从而提高了投切速度及补偿效果,提高了抗谐波能力。由于采用磁保护继电器,装置只在投切动作瞬间耗电,平时不耗电,真正达到节能降耗的目的。
智控开关内部自带控制器,组网时可不接控制器,也可与外部控制器ZYK-9系配套使用
本产品符合:国家标准GB/T29312-2012(我公司为本标准主要起草单位)。

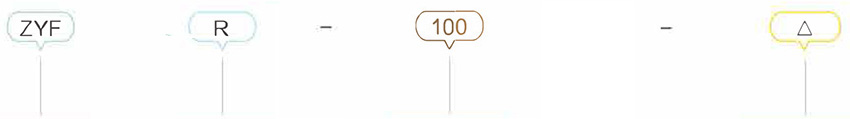

型号及含义
企业代号 | Rs485通讯不标:DC12V | 发热电流(A):有60A,80A,100A等 | 电容器连接方式:(三相共补△,三相分补Y) |
功能特点
1、智控联网复合开关集控制器和过零投切开关功能于一身,取消了传统模式繁琐的二次接线,使无功补偿更加安全可靠。
2、采用大屏幕全中文字符显示会话界面,可显示系统三相电压、电流、功率因数、无功功率、高功功率、i皆i皮崎变率、温度、本机地址等, 人机界面友好,
操作直观方便;
3、以墓波无功功率计算投切电容容量, 可避免任何形式的投切震荡, 并在高谐波的场合下能正确显示电网功率因数。
4、各种控制参数: 投入功率因数、切除功率因数、投入延时、切除延时、电容容量、亘感器变比、畸变率、温度等全数字可调直观使用方便。具有掉电保
f户功能数据不丢失。
5、具有上电后自动生成主机功能,当主机出现故障时, 其他副机可自动生成为主机,从而恢复系统正常工作;
6、具有过电压,欠电压保护功能。具有i皆波超标保护功能。真高温度报警保护功能。
7、具有自动运行与手动运行,网络运行多种工作方式。
8、能自动生成通信地址编码,能自动计算和设置外配总柜亘感器变比,无需人工进行任何设置,即连即用,
9、具有自动识别二次E感器取祥信号极性, 接线无极性错接之虑,
10、采用32位高性能CPU控制继电器过零投切, 实现电压过零时投入,电流过零时切除,以限制电窑器投入时的合闸涌流及退运时的燃弧现象,无电弧,无涌流, 响应快。
技术参数
额定工作电压:400V,230V/AC ± 20%
电压畸变率:≤5%
使用寿命:大于30万次
显功率因数:滞后0.001-超前0.001
测量无功功率:0-9999kvar
额定频率:50Hz ±5
额定绝缘电压:690V
测量有功功率:0-9999KW
灵敏度:20mA
控制容量:(三相≤60kvar:△ 型接法)(单相≤20kvar:Y形接法)
联机回路数:≤32回路(一台分补装置为3个回路,一台共补装置为1个回路)
接触压降:≤1OOmV
电路功耗:≤3VA
响应时间.≤100ms
接点耐压:≥1600V
每次接通与关断间隔≥1秒 导通阻抗:≤0.003欧姆
连续两次接通间隔≥100秒{注:当开关接通电源或断开后再导通须延时100秒(内定)}
使用条件
1、海拔高度不超于2500米。
2、环境温度-25℃~+50℃ 。
3、空气湿度在40℃时不超过50% ,20℃时不超过90% 。
4、周围环境无腐蚀性气体,无导电尘埃, 无易燃易爆的介质存在。
5、安装地点无剧烈震动。
6、使用环境的电压畸变率不超过5%,不然必须串联电抗器。
产品选型
100型(自控型) | 类型 | 额定电压 | 额定电流 | 最大驱动容量 |
ZYF-R-85-△ | 共补 | 400V | 65A | 30Kvar |
ZYF-R-100-△ | 共补 | 400V | 100A | 600Kvar |
ZYF-R-85-Y | 共补 | 230V | 65A | 3×10Kvar |
ZYF-R-100-Y | 共补 | 230V | 100A | 3×200Kvar |
100型用于复合开关时接线图
100型操作说明
1)面板显示操作功能
2)设置操作
2-1 )设置窑量操作
点按按键切换菜单并选中”容量”菜单,长按按键2秒钟,进入容量设置。
点按按键调节容量大小( 最大值为当前装置的最大驱动容量) 。
设置完成后, 长按按键2秒钟,退出并保存设置。
2-2)设置真他参数操作
点拨拨键切换菜单并选中“设置”菜单,长按按键2秒钟,进入其他参数设置。
点按按键切换选择要设置的参数菜单,长按按键2秒钟,进入该参数调节状态,
再点按按键调节参数大小,调到预设值后, 再长按按键2秒钟,退出调节。
点按按键切换选择“确定”菜单, 长按按键2秒钟,退出并保存设置。
控制参数的调节范围
运行模式 | 自动/手动/网络运营 | CT容量 | 0.1-100.0Kvar | 投入延时时间 | 0.5-180秒 | 欠压门限 | 170-210V |
投入功率因数 | 0.70ind-0.70cap | CT变化 | 50-10000/5 | 切除延时时间 | 0.5-180秒 | 电压畸变率门限 | 0.99.9% |
切除功率因数 | 0.70ind-0.70cap | 过压门限 | 230-280V | 温度门限 | 45-80℃ | 电畸变率门限 | 30-90% |
3)拨码操作
3-1)正常运行(投入会导通)-手动投切操作
拨码开关上电前左置,开机系统将进入正常运行;正常运行状态下,再将拨码开关可右拨,系统将进入手动投切状态。
3-2)模拟运行(投入不导通)-模拟手动操作
上电前将拨码开关右拨,开机系统将进入模拟运行; 模拟运行状态下,将拨码开关左拨,系统将进入模拟手动投切状态。

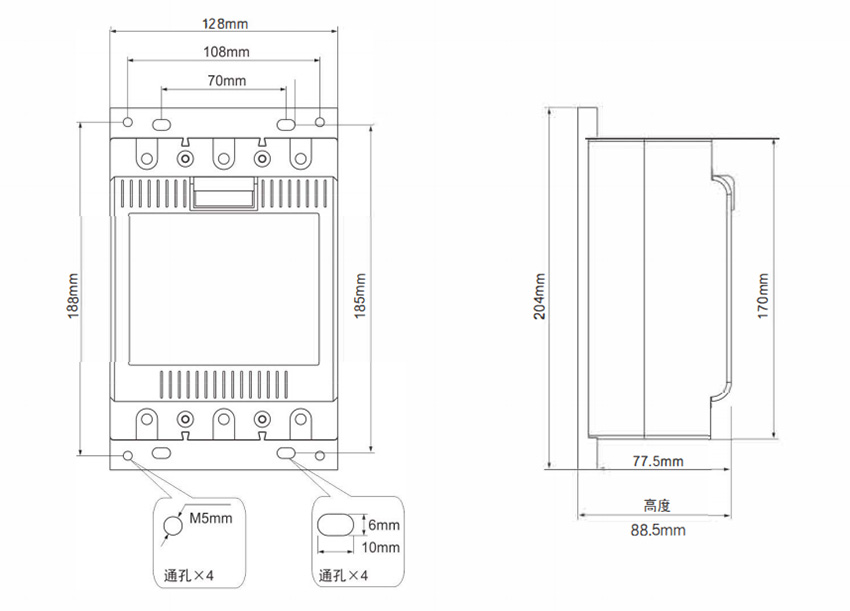

100型外形安装尺寸

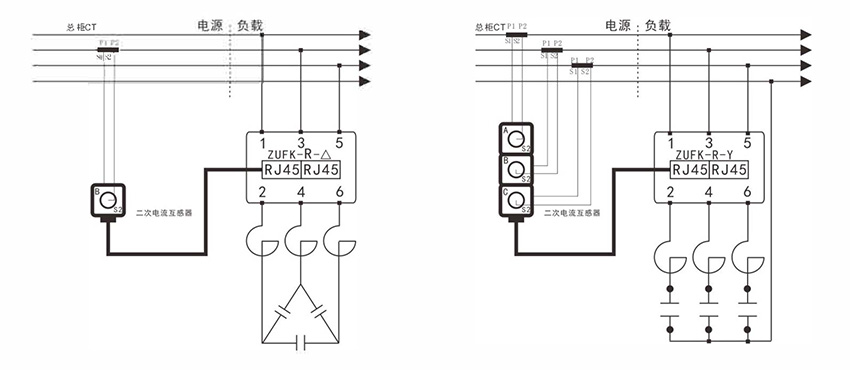

100型用于自控时接线图
100型安装附件
1 )通讯线缆
智能联网复合开关通讯线缆:通过网络通讯线,各台投切开关将共享由电流互感器输出的二次电流信号,并借此完成彼此之间的网络命令交互功能。
连接对象:二次电流互感器,投切开关,外接控制器。
( 注:同一网络中,最多使用一个电流互感器;同一网络中,最多使用一台外接设备)
根据线缆的长度,公司提供可供选择的长度有:25cm ,100cm ,250cm 。

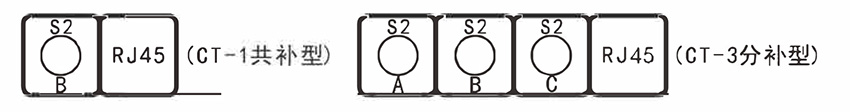

2)二次电流E感器
C T-1 型三次电流互感器,用于具有全共补补偿系统的电流信号取样。
CT-3型二次电流E感器,用于真高分相补偿系统的电流信号取样。
注:此配件非随机配送,用户可根据设计需要另行购买配置。每个补偿系统仅需一只此类附件。
联网接线图
1 ) 100型装置混合补偿-联网接线图
如投切装置全部为分补型,只需将图中共补型装置去掉即可。
如投切装置全部为共补型,除了将图中分补型装置去掉,还要将CT-3型
二次电流互感器换成CT-1 型,并接B相电流。

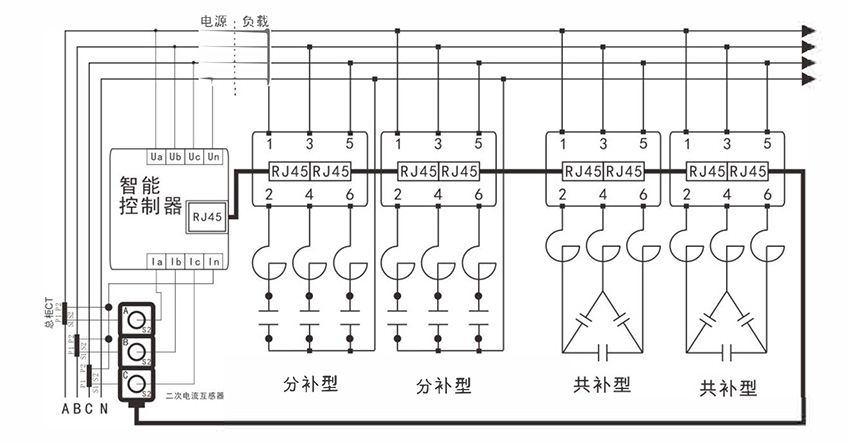

2)100型装置与智能控制器-混合补偿-联网接线图
注:控制器实际接线图以控制器说明书为准。
无需关心共补与分补的排列顺序,只与对应的电容器有关。

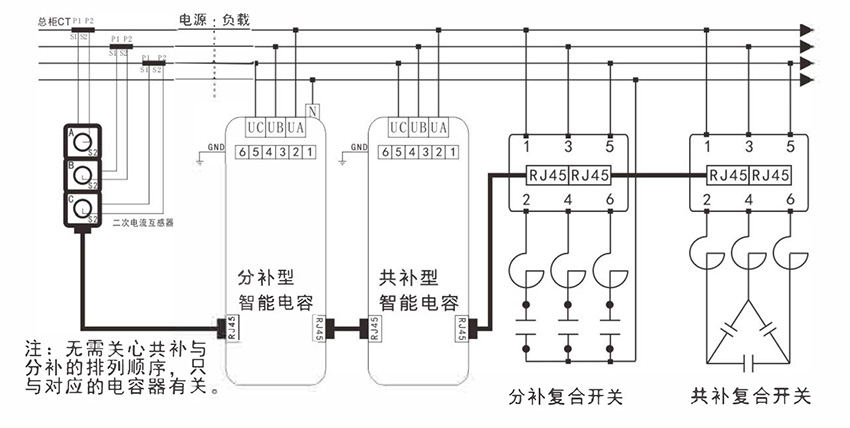

3)100型装置与智能电容-混合补偿-联网接线图
如投切装置全部为分补型,只需将图中共补型装置去掉即可。
如投切装置全部为共补型,除了将图中分补型装置去掉,还要将CT-3型
二次电流互感器换成CT-1 型,并接B相电流。
