主要用途及适用范围
集中监控系统实现各治理情况的实时监测及运行分析、备设备模块的工作情况集中监控管理、故障预警报警等功能。
图形监测：以图形化界面实现治理点电网侧、负载侧及补偿电气参数、设备的温度参数、状态参数和故障状况的实现监测功能。
报警：实现治理点电气参数个设备温度的越限告警、设备故障报警管理，报警方式包括：画面提示、故障画面推送、短信、报警记录可查询、故障可跟踪处理。
运行分析：实现治理点电气参数和设备温度的实时曲线、历史趋势曲线和实时数据、历史数据查询、电能质量监测报表等功能。

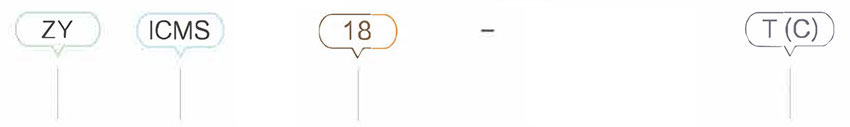

型号说明
 |
|||
| 企业代号 | 集成控制监测系统 | 18:18路I/O接口 | T:电平输出，适用于晶闸管投切C:触电输出，适用于接触器投切 |

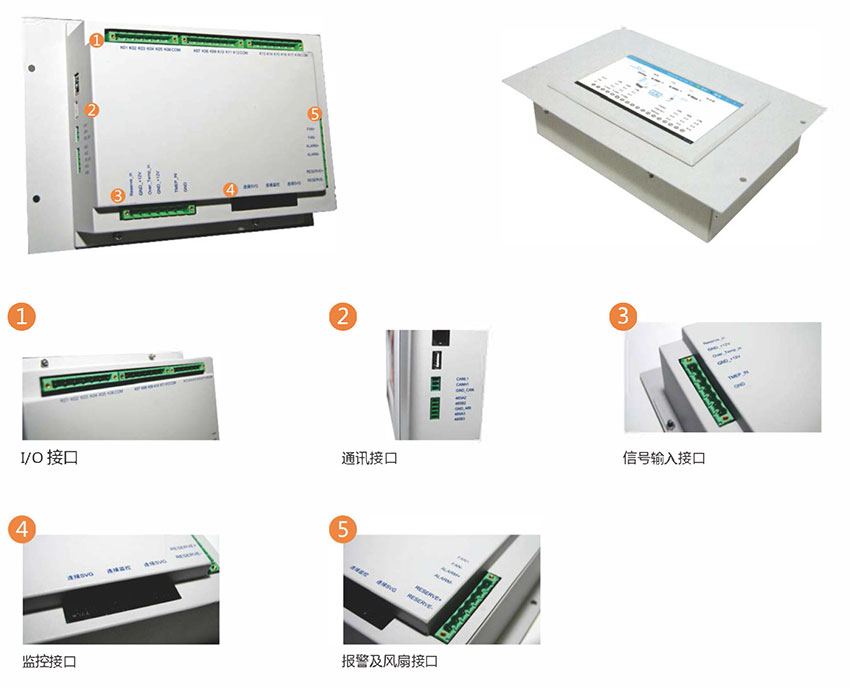

ZYICMS集成控制监测系统

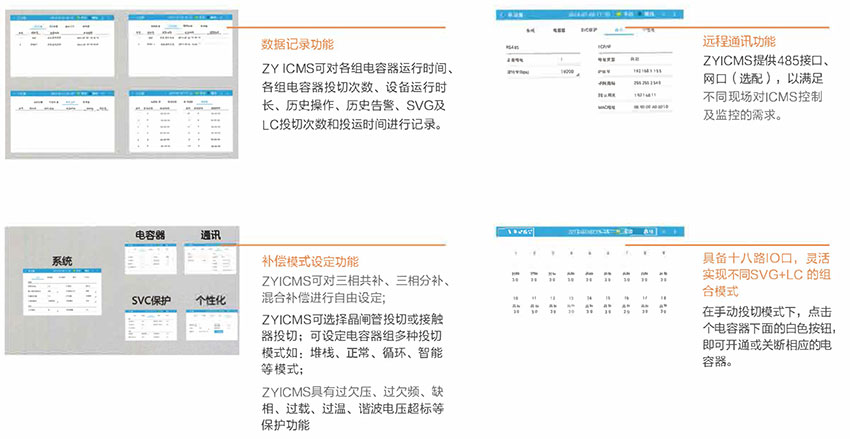

ZYICMS 主要功能
 |

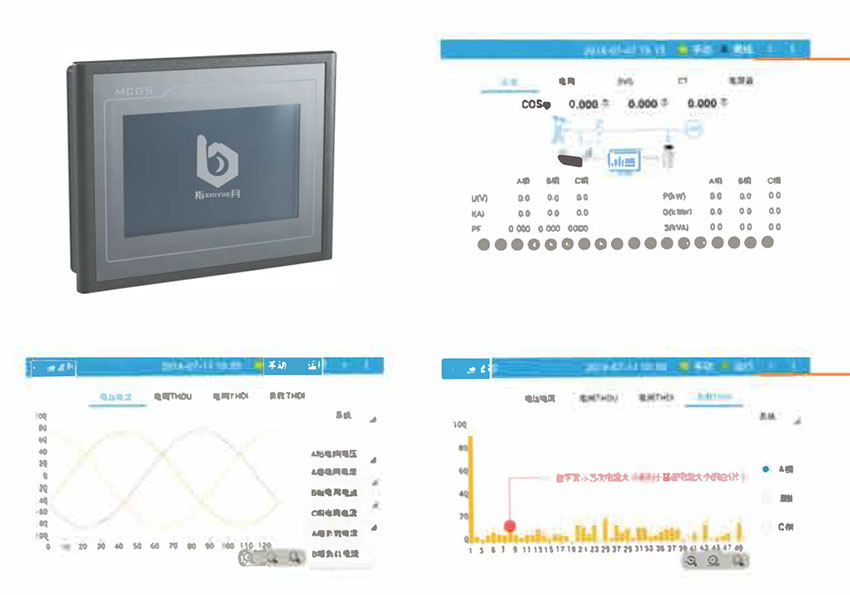

7英寸触摸彩屏，实时显示功率信息， 补偿前后的数据及波形图 实时显示数据：ZYICMS可实时控制及 监测SVG及LC的工作状态， 同时在显示屏上可显示电网电压、 电网电流、频率、cosφ中、PF 、 THOU 、THDI 、有功功率、无功功率、 视在功率、SVG工作状态、电窑器工作状态等重要参数。 |
| 图象查看功能 ZYICMS具有实时图像显示功能， 包括波形图和频谱图两种形式。 在图形状态下，操作人员可以根据 需要随时放大或缩小图形 的大小，以满足不同的查看需求。 波形数据：电网电压波形、电网电流波形、 负载电流波形、补偿电流波形、电网电压频谱、 电网电流频谱、负载电流频谱。 |
|
ZYICMS技术参数
| 项目 | ZYICMS |
| 工作电压 | 24VDC |
| 补偿特性 | |
| 目标功率因数 | -1～1 |
| 无功补偿率 | ＞99%（目标功率因数为1时） |
| 全响应时间 | 小于15s |
| 动态响应时间 | ＜50μs |
| 电容投切特性 | |
| 补偿方案 | 三相分补/三相共补/混合补偿 |
| 电容编码方式 | 可设定 |
| 电容投切模式 | 堆栈/正常/循环/智能 |
| 投切方式 | 自动/手动 |
| 对外接口 | |
| 485接口1 | 与SVG模块通讯 |
| 485接口2 | 对外通讯接口 |
| 网口 | 对外通讯接口 |
| USB接口 | 代码升级用接口 |
| 温度检测 | 检测系统工作温度或环境温度 |
| 风扇控制干接点 | 控制SVC冷切风扇 |
| 报警指示干接点 | 预留外部报警指示用 |
| 控制输出接点 | 控制输出接点最大支持18路 触点支持：120VAC/10A、220VAC/8A、400VAC/3A、 110VDC/0.2A、60VDC/0.6A、24VDC/5A、 电平信号：12VDC/30mA |
| 预留干接点 | 输出输入各一个 |
| 通讯协议 | MODBUS |
| 保护功能 | 电网过欠压、电网过欠频、电网缺相、谐波电压超限、SVG过载保护、 SVC，SVG过温保护、其他SVG典型保护功能，详见前面SVG技术参数表格 |
| 显示功能 | 7英寸触摸监控屏 |
| 安装要求 | |
| 系统功能 | ＜25W |
| 防护等级 | 前面板IP41，后面板IP20 |
| 使用环境 | |
| 工作温度 | -25～60 |
| 海拔高度 | ≤2500mm |
| 温度 | ≤95%，无凝霜 |
| 存储温度 | -40～70℃ |
| CT副边电流 | 5A |
| CT变化范围 | 150～10000 |

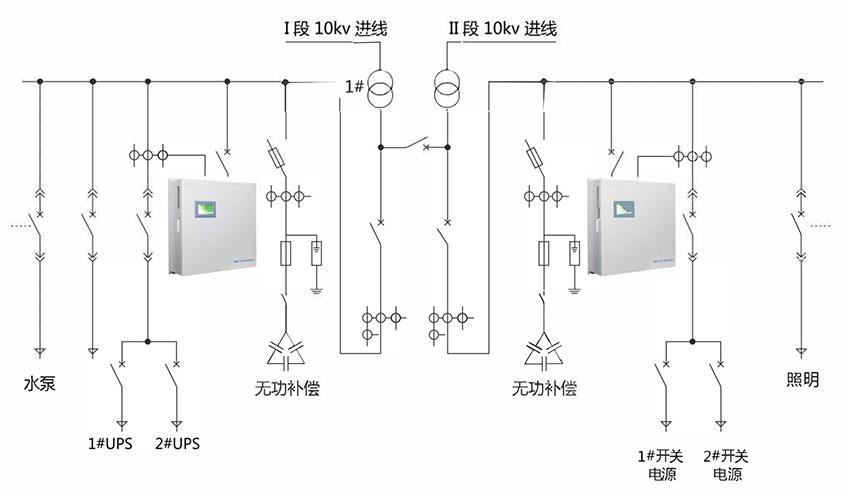

部分补偿
可在主要谐波源的支路的汇总点安装ZYAPF/ZYSVG，适用于非线性负载集中在某几条支路的配电系统。

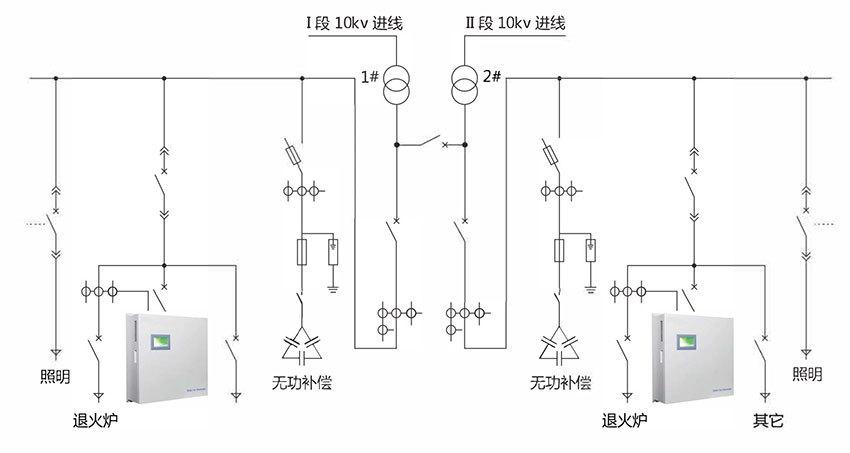

就地补偿
可在负载输入端安装ZYAPF/ZYSVG，适用于单台谐波含量较大且分布较为分散的配电系统。
