一、概述

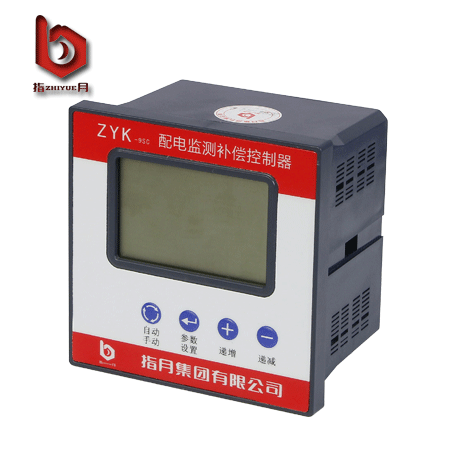

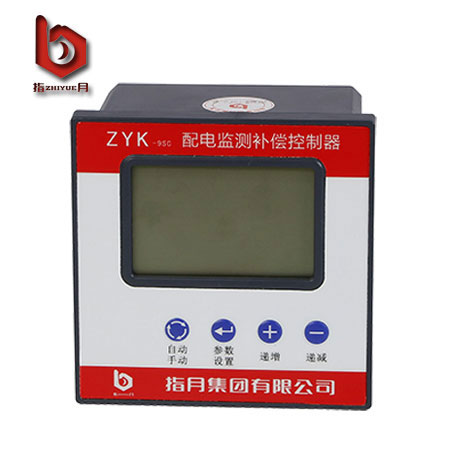

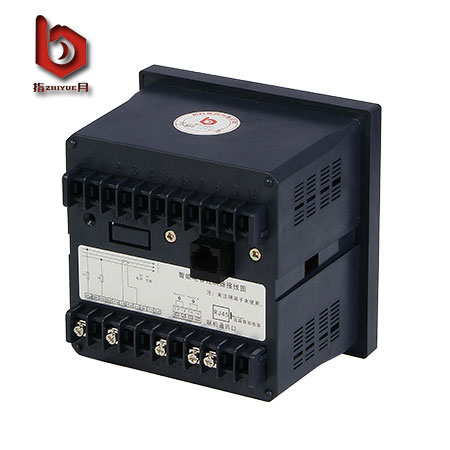

ZYK系列智能电容配电监测补偿控制器是本公司汇聚30多年无功补偿技术研发而成，拥有自主产权．以高性能处理捧为核心，采用先进的无功混合补偿策略．与本公司生产的ZYIC-9系列， ZYIC-7系列，及ZYIC-9K系列智能电容 配套使用的专用控制器，开机后它会自动将整个网络内的智能电容器参数进行登记编排优化，使它们成为有机整体． 用户无需设置任何参数即可正常工作．实时检测电网参数并根据控制参数的要求，自动通过通讯命令控制智能电容 的投切，使电网的功率因数实时稳定在用户指定的范围，减小线损，提高变压器的输出容量，改善供电质量．带通 讯产品具有将分析数据以1天和基本电力参数以半小时为时间间隔进行存储，存储时间长达21个月之久（超过21个月 后以月为单位自动覆盖）；这些历史数据可通过RS485接口下载到PC机，然后利用后台软件自动生成曲线、表格、棒图查看，使得将近两年的负载变化情况及电能质量尽在掌控之中． 执行标准z JB/T蜘3-2013（我公司为本标准主要起草单位）
二、功能特点
(1）以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数．
(2）功率因数测量精度高，显示范围宽．
(3）最多可控制32个回路智能电容．
（4）快捷功能键盘，大屏幕LCD显示屏，中文操作，人机界面友好操作方便．
（5）各种控制参数全数字可调查直观使用方便．
（6）具有自动运行与手动运行和远程控制3种工作方式
（7）具有掉电保护功锢，控制参数停电不丢失．
(8）总CT自动识划功
(9）自动组网，无需对智能电容进行网络地址设置．
(10）具有过电压、欠电压、畸变率超标保护功能．
(11）电流信号输入阻抗低运≤0.01欧拇．
(12) 目标功率因数调节范围宽．
(13）具有RS485通讯接口．
(14)具备MODBUS-KTU通讯规约，方便与集中器或上位机通讯．
(15）配电监测终端型产晶具有存储曲线数据和日统计数据．每半个小时存储一次曲线数据，每天零点时刻进行冻结日统计数据．
(16）为本公司生产的具有通讯功能的控制器配置了免费的应用后台软件（用户可上本公司网站下载安装）．本软件可运行在windows-2000-Xp视窗操作系统，整个软件为图形界面．操作简单，许多操作只要点击鼠标即可完成，主要功能有远程修改控制参数、查看控制参数、查看电力参数、查看电容器组投切状态、远程投切电容器组等，并提供通讯协议方便用户的二次开发。回同时集成了补偿方案自动生成软件工具、串口调试软件工具等．
三、技术参数
电源电压：380V(Ua-Uc）土20%. 信号电压 : AC50V-275V（相电压）．
倍号电流：AC 0-5. SA （如取样电流大于5.5A，将出现功率因数显示错误）．
工作频率 : 45-65Hz, 欠压门限：176V.
最小工作电流（灵敏度）: 50mA. 防护等级：外壳IP30.
RS485 负载强度：32个． 整机能量消耗是：＜6VA. 按装方式：嵌入式安装倒齿附件螺丝固定．
连接方式：可拔插接能端子氯丝固定．
外形尺寸：长:(120mm) X宽（120mm)X深（87mm）． 安装尺寸：实物尺寸112mnX112mm，开孔尺寸113mnX113mm.
四、可用的型号说明
五、使用条件
(1）海拔高度不高于2500.米．
(2）环绕温度－20℃至＋45℃．
(3）空气温度在40℃时不超过5饨， 20℃时不超过90%
(4）周围环横无腐蚀性气体，无导电尘埃，无易燃易爆 的介质存在．
(5）安装地点无剧烈震动．
六、安装
九、键盘功能
注：①ZYK-9SC型产品无此按钮；显示电容温度时，按键将切换到上一台电容温度．②无时钟显示的产品，点按不会进入时钟显示：显示电容温度时，按键将切换到下 一台电容温度
十一、字符液晶显示面板
十二、控制参数功能描述表
①出厂时，CT变比是没有固定的。控制器与智能电容组网连接成功后，会自动检测计算获得CT变比值。如用户进行设置该参数，控制器将永久采用用户设定的值，并将此值同步到所有联机的智能电容（智能电容也是永久采用该设定值）。
十三、实时也力参数显示说明
十四、报警倍号产生的过程
未接电容→智能电容显示器或成控制器必须与智能电容配套使用．如出现单独使用或与智能电容无法通讯时 就会出现本报警提示．
回路溢出→智能电容显示器或控制器最多只能驱动32个回路的智能电容（一般共补智能电容包含2个回路电容器组，分补包含3个回路电容器组），当检测到联机回路超过了32就会出现本报警提示．
通讯故障→当主机发现无法向通讯总线发送数据时就会出现本报警提示．
欠压保妒→本控制器在正常使用过程中将实时检信号电压的幅度，当任意相电压低于额定电压的0.85倍时，欠相电压指示灯将被点亮．无功补偿控制程序进入保护状态，自动切除己投 入的电容器组。
过压保妒→本控制帮在正常使用过程中将实时检信号电压的幅度，当任意相电压超过了控制参数 设置的过压门限值时，过相电压指示灯将被点亮． 无功补偿控制程序进入保护状态，自动切除已投入的电容器组．
过畸变率→本控制器在正常使用过程中将实时检测电压信号的畸变率（不检测电流畸变率），当任意相电压畸变率超过了控制参数设置的畸变门限值时，过畸变率揭示灯将被点亮．无功补偿控制程序进入保护状态，自动切除己投入的电容器组．
温度保护→所有智能电容器都有一个独立的温度传感嚣，控制头实时检测温度的大小并与过温门限参数比较，当检测温度超过了温度门限后，智能电容将立即切除本单元的电容器组．当主机巡视到这个状态后本报警指示灯将点亮．
电事故障→每台智能电容器都具备自诊断功能．当发现硬件异常后．将异常事件保存后供主机查询． 当主机巡视到这个状态后本报警指示灯将点亮．
二十一、 ZYK-9FC型控制器与ZYIC-9或ZYIC-9K就ZYIC-7C系列组成混合补偿系统典型应用接线图
注：本组合方案中的ZYIC-9系列可全部替换为ZYIC-9K系列或ZYIC-7系列。
本组合方案中，必须接二次电流互感器，否则智能电容无法正常运行！
本组合方案中的所有组件都有控制功能，所以可靠性为最高的，任意一组件损坏退出系统，整个系统都能重新组网正常运行！
二十二、 ZYK-9SC 型控制揭与ZYIC-9CS或ZYIC-9KS或ZYIC-7CS系列组成三相共补系统典型应用接线图
注：本组合方案中的ZYIC-9CS系列可全部替换为ZYIC-9KS系列或ZYIC-7CS系列。
本组合方案中，必须接二次电流互感器，否则智能电容无法正常运行！
本组合方案中的所有组件都有控制功能，所以可靠性为最高的，任意一组件损坏退出系统，整个系统都能重新组网正常运行
二十三、通讯接口（以下仅限有此功能的控制器）
本控制器提供1个光电隔离的RS-485通讯接口．使用标准的通讯协议（MODBUS-RTU）以方便第3 方周户进行2次开发．通讯接口支持网络连接，最多支持32台设备连接在一个网络之内（如需支持 更多的设备需要定做）， 在一个网络内每台设备都有一个唯一的设备地址，和相同的通讯波特率和通讯协议．为了防止在现场使用中出现信号反射影响通讯质量，一般应在RS-485网络末端并连一只 120欧姆的电阻进行信号匹配，并联电阻后的AB两端电压必须大于2伏以上，否则需要增大匹配电阻的阻值．
本控制器支持MODBUS-RTU模式传送数据，每传送一个字节包含： 一个启始位. 8个数据位，一个停止位，没有奇偶校验位．
本控制椿支持的波特率有：2400、 4800、 9600、 19200、 38400、 115200
！
二十四、网络时间
在RS485 网络上传送数据包裹需要遵循以下有关时间的规定
1 从主站请求数据包发送结束到从站响应数据包开始之间的时间最小为20毫秒最大为300毫秒．
2 从站响应数据包传送结束到主站下一请求数据包开始之间的时间，当上一主站请求命令为写控制参数数时最短500mS，其官命令最短30ms.
3 数据包裹中相邻两个字节之间的最大时间依据通讯波特率不同而不同，为在当前波特率下4倍的字节发送时间．
二十五、统计数据项目（每天00:00时刻冻结统计）
冻结点时间
|
年（去掉20） |
月 |
日 |
统计数据
注：记录最值数据的同时，会记录发生时刻．
二十六、曲线数据项目（每隔半个小时抽样一次）
|
年（去掉20） |
月 |
日 |
|
时 |
分（00或30） |
|
基本电力数据
二十七、异常响应
如果主站发送了一个本控制器不支持的功能码或非法的数据或无效的地址时异常响应就会产生，这 个异常响应由从站地址功能码、故障码和校验城组成，当功能码域的第7（二进制）比特位置为1 时说明 此时的数据帧为异常响应．
二十八、关于盾台软件
1、我们为本公司所有具有通讯功能的无功功率补偿控制糖编写了界面统一后台软件．
2、本软件绝太部分界面为图形界面a动画显示．操作直观、方便
3、本后台软件为免费使用．
4、所有购买带通讯功能控制器的用户将得到一个用于安装后台软件时使用的序列号
5、不提供光盘介质的软件，有幡要者请登录www.zhiyue.com下戴安装．
6，如本软件提供的功能不能满足用户的需求．本公司可以通过有偿的方式提供增加功能的服务．
7，你当前使用的安装序列号是〈仅限具有通讯功能的控制器）：
