1、主要用途与适用范围
该系列干式铁芯串联电抗器用于低压无功补偿装置中，与电容器相串联。当系统电网中存在一定含量的谐波时，其与电容器可能会产生谐振，放大谐波，危害主变及其它电器设备的安全运行。电抗器与电容器相串联后，能有效的抑制电网谐波放大，有效保护电容，改善系统的电压波形，提高系统的功率因数。但并不适用于谐波严重超出国家标准范围的场合。
参考标准: GB/T 1094.6-2011
2、工作条件
2.1 海拔高度：≤ 2000m ；
2.2 环境温度：-25 ℃～+45 ℃ ，相对湿度≤ 90% ；
2.3 周围无有害气体，无易燃易爆物品；
2.4 周围环境应有良好的通风条件。

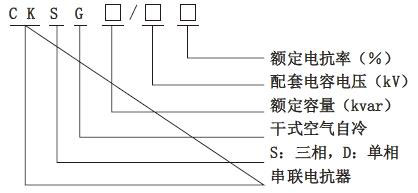

3、型号及含义

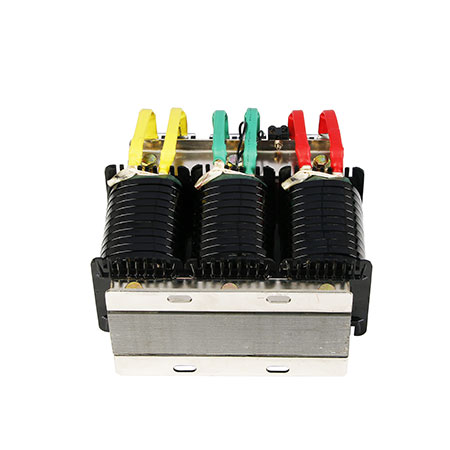

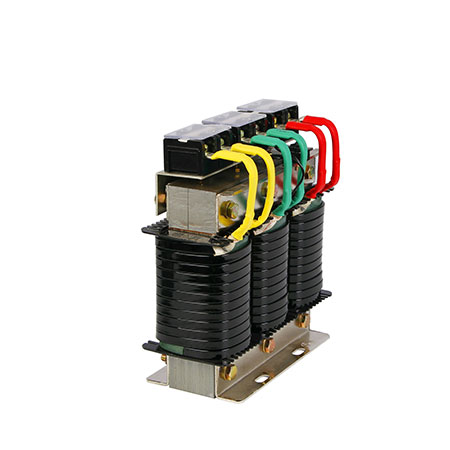

4、结构特征
4.1 该电抗器分为三相和单相两种，均为铁芯干式；
4.2 铁芯采用优质硅钢片；
4.3 线圈采用扁铜或铝线绕制，排列紧密且均匀，具有极佳的散热性能；
4.4 电抗器采用热烘固化等系列工艺流程，使电抗器整体牢固，噪音小，而且具有极高的耐热等级；
4.5 外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。
5、主要技术参数
5.1 可用于380V、660V、1140V系统；
5.2 电抗率的种类：1%、6%、7%、12%、14%等；
5.3 额定绝缘水平3kV/min；
5.4 电抗器各部位的温升限值：铁芯不超过85K,线圈温升不超过95K；
5.5 电抗器噪声不大于50dB；
5.6 电抗器能在工频电流不大于1.35倍额定电流下长期运行；
5.7 电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95；
5.8 三相电抗器的任意两相电抗值之差不大于±3%；
5.9 绝缘耐热等级F级（155℃）以上。
6 、外形及安装尺寸
本说明书已略,单独提供外形尺寸图
7 、安装、使用及维护

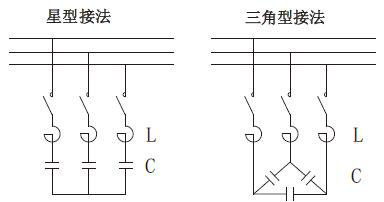

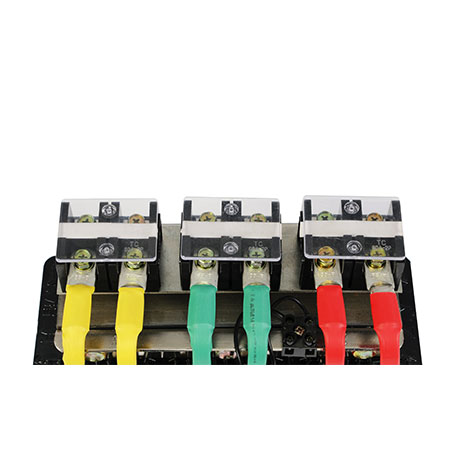

7.1 按如上接线方式对电抗器进行接线，A、B、C为进线端，X、Y、Z出线端；
7.2 接线螺母必须拧紧并用弹垫或用双螺母止松；
7.3 当电容器串入电抗器后，会引起电容器端电压的升高，此时电容器的额定电压要按所串电抗器百分率作相应升高；
7.4 多个电抗器安装在一起时，两台电抗器之间应保持一定的距离利于通风散热，如果安装环境温度较高，应安装排风散热；
7.5 此串联电抗器在系统谐波不是特别严重的情况下抑制谐波放大的作用，如果系统谐波含量严重超标，需要安装滤波装置（滤波电抗器和滤波电容）对谐波进行滤除；
