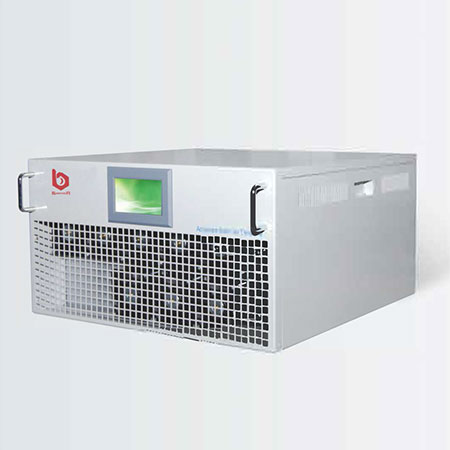

ZYSVG原理
静止无功发生器（ZYSVG）通过外部电流互感器（CT），实时检测负载电流，并通过内部DSP计算来分析负载电流的无功含量，然后根据设置值来控制PWM信号发生器发出控制信号给内部GBT是逆变器产生满足要求的无功补偿电流，最终实现动态无功补偿的目的。
本产品符合：行业标准DL/T1216-2013
满足用户需求
COSφ=1.00
容性感性无功补偿
三相不平衡补偿
型号说明
 |
||||||
| 企业代号 | 静止无功发生器 | 400V容量（Kvar）：030,050,100； 480容量Kvar）：065,130,195,260； 600V容量（Kvar）：090,180,270,360 |
4：400V电压等级 5：480V电压等级 6：690V电压等级 |
3L：三相三线制 4L:三相四线制 |
R:机架式 H:壁挂式 F:整柜式 |
L:LCD E:LED M:集中式监控 |

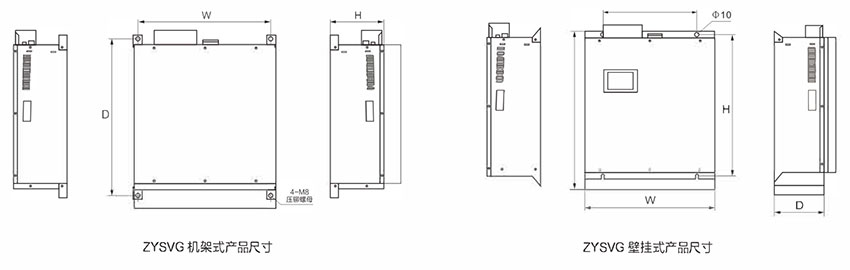

结构尺寸
| 型号 | 尺寸（W*H*D） | 重量/Kg |
| ZYSVG-03044L/RL | 500*190*510 | 35 |
| ZYSVG-05044L/RL | 500*190*510 | 35 |
| ZYSVG-10044L/RL | 500*270*470 | 48 |
| ZYSVG-03044L/HL | 500*560*190 | 35 |
| ZYSVG-05044L/HL | 500*560*190 | 35 |

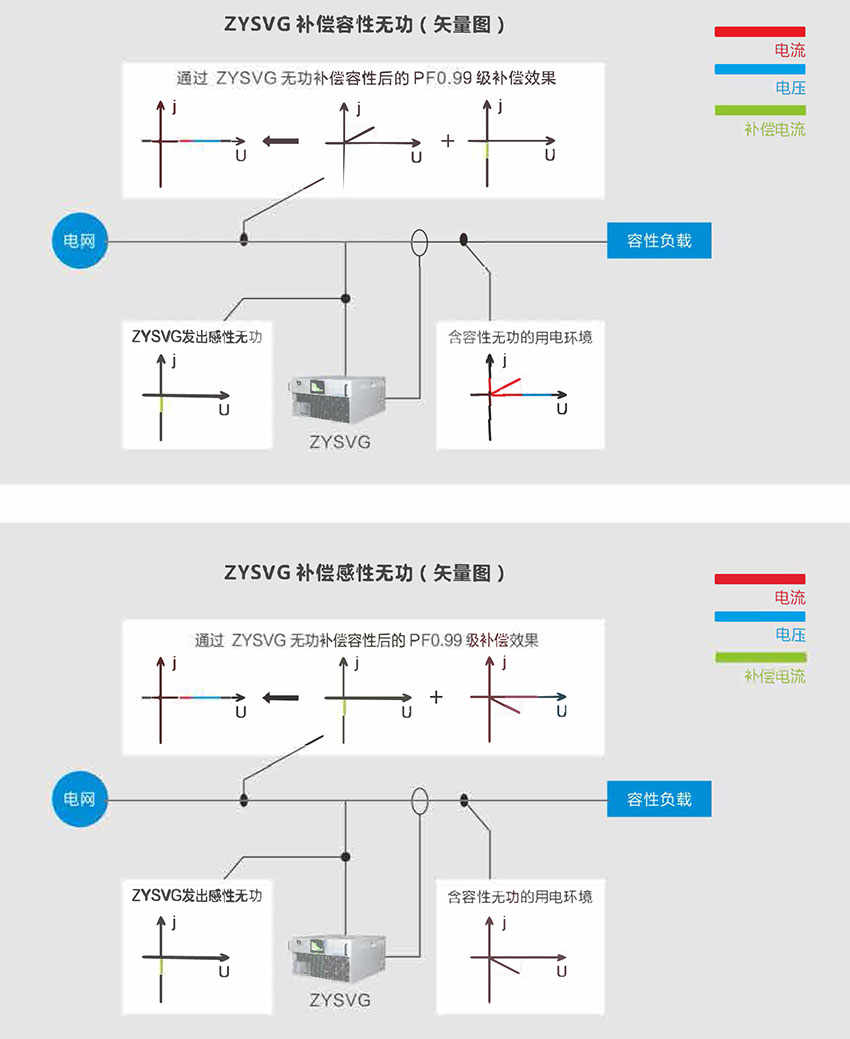

工作原理图
技术参数
| 项目 | 400V | 480-690V（北美机型） | 480V | 690V | 480-690V | ||||||
| ZYSVG 030 | ZYSVG 050 | ZYSVG100 | ZYSVG 075 |
ZYSVG 095 |
ZYSVG 110 |
ZYSVG 65/120/195/260 | ZYSVG 90/180/270/360 | 480-1920 | |||
| 系统参数 | |||||||||||
| 额定输入线电压 | 400V | 480V | 600V | 690V | 480V | 690V | 480V | 600V | 690V | ||
| 输入相电压范围 | -40%～+20% | -20%～+15% | -30%～+15% | -30%～+15% | -20%～+20% | -30%～+15% | 480(-20% ～+20% ) |
600(-20% ～+20% ) |
690(-20% ～+10% ) |
||
| 电网频率 | 50Hz/60Hz (范围：45Hz～63Hz) |
50Hz/60Hz (范围：45Hz ～62.5Hz) |
50Hz/60Hz | 50Hz/60Hz | 50Hz/60Hz (范围：45Hz～62.5Hz) |
||||||
| (范围：45Hz ～62.5Hz) |
(范围：45Hz ～63Hz) |
||||||||||
| 可并联台数 | 不限 | ||||||||||
| 整机效率 | 97% | ||||||||||
| 网络结构 | 三相三线/三相四线 | 三相三线/三相四线 | 三相三线 | 三相三线 | |||||||
| 电流互感器 | 150/5-10000/5 | 800/5-10000/5 | |||||||||
| 电路拓扑 | 三电平 | ||||||||||
| 性能指标 | |||||||||||
| 单模块补偿容器 | 30Kvar | 50Kvar | 100Kvar | 75Kvar | 90Kvar | 110Kvar | 65Kvar | 90Kvar | 480/960/1440 /1920kvar |
600/1200/1800 /2420kvar |
690/1380/2070 /2760kvar |
| 响应时间 | ＜15ms | ＜5ms | ＜20ms | ＜40ms | |||||||
| 补偿范围 | 容性感性连续可调 | ||||||||||
| 冷却模式 | 智能风冷， 220L/sec |
智能风冷， 405L/sec |
359L/sec | 380L/sec；760L/sec； 1140L/sec；1520L/sec |
智能风冷，875L/sec | ||||||
| 噪声指标/单模块 | ＜65dB | ＜70dB | |||||||||
| 通讯监控能力 | |||||||||||
| 通讯接口 | RS485，CAN（选配），网口 | RS485、网口 | |||||||||
| 通讯协议 | 有 | ||||||||||
| 监控 | 独立监控，集中监控配件 | 集中监控（机架）； 独立监控（壁挂） |
集中监控 | ||||||||
| 机械特性 | |||||||||||
| 固定方式 | 机架式，壁挂式，整柜式 | 机架式/壁挂式 | 模块化设计整式安装 | ||||||||
| 进线方式 | 机架式后进线， 壁挂式上进线， 整柜为上进线或下进线 |
下进线 | 上进线或下进线 | 下进线 | |||||||
| 尺寸（宽*深 *高mm） |
500*510*191 (机式) 500*190*560 （壁挂式） |
500*470*270 （机架式） |
500*590*250 | 800*600*2200 （整柜式） |
600*800*2200/1200*800*2200/ 1800*800*2200/2400*800*2200 |
||||||
| 500*267*545 （壁挂式） |
|||||||||||
| 模块净重 | 21Kg | 35Kg | 48Kg | 62Kg | 290/380/470/560（Kg） | 400Kg | |||||
| 颜色 | RAL7035 | RAL7035 | 浅灰色 | 浅灰色（国标7035/或客户订制） | |||||||
| 环境要求 | |||||||||||
| 海拔高度 | ≤1500m,1500-4000m之间，根据国标GB/T38592.2，每增加100m，功率降低1% | ||||||||||
| 运行温度 | -10～40℃ | ||||||||||
| 相对湿度 | 5%～95%，无凝露 | ||||||||||
| 防护等级 | IP20，其余IP等级可定制 | ||||||||||
| 相关资质及标准 | |||||||||||
| 资质认证 | CQC认证、ETL认证（UL508）、电力工业部实验报告、BV认证、CQC形式试验报告 | ||||||||||
| 遵循标准 | IEEE519、IEC61000-3-6、ER G5/4 | ||||||||||
注：ZYSVG030模块仅能单机使用
选型速查表
| 变压器容量 | 315 | 630 | 800 | 1060 | 1060 | 2000 | 2000 | 2500 | |
| ZYSVG | 容量 | 100 | 200 | 250 | 300 | 40 | 500 | 600 | 700 |
| 固定方式 | 立柜式 | 立柜式 | 立柜式 | 立柜式 | 立柜式 | 立柜式 | 立柜式 | 立柜式 | |
| 柜体数量（并柜） | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | |
产品特征
 |
卓越的无功补偿效果 cosφ0.99级无功补偿功能 三相不平衡补偿功能 容感性负载-1～1补偿效果 可有效避免因未及时无功补偿带来的力率电费罚款 |
| 稳定快速的无功补偿效果 实时补偿，全响应时间小于15ms 动态响应时间小于50μs 无过补、无欠补、无谐振 补偿容量等于安装容量，不受系统电压跌落影响 |
|
| 模块化设计实现元器件式产品应用 元器件式产品设计理念，与通用无功补偿应用方式一致 单模块容量包含50Kvar,1000Kvar,单柜可达500Kvar，用户还可自行设计柜体 易使用、易运输、易维护 |
|
| 适应任意工况的组合应用 SVG无功补偿 SVG+SVC无功补偿 SVG+APF补偿 |
|
| 服务寿命长 设计寿命为10万小时，免维护 |
|

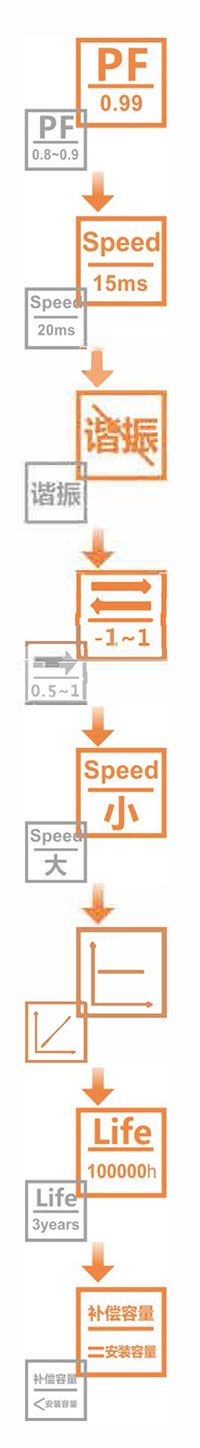

ZYSVG 无功补偿效果的本质提升
传统补偿装置
|
传统补偿装置为元器件装置，可自由组装，但TSC补偿装置投切电窑组为分组式投切， |
|
ZYSVG采用元器件式产晶设计理念， 可补偿容感性负载， |
|
传统补偿装置完成一次补偿最快需要20毫秒的时间。 |
ZYSVG全响应时间小于1 5ms ，动态晌应时间小子50 μ s ， |
|
|
传统补偿装置以可控硅调节电抗加多组FC作为无功补偿的主要手段， |
ZYSVG配套电容器不需要设置滤波器组，不存在谐振放大现象； |
|
|
传统补偿装置采用电容器提供无功功率，只能补偿感性负荷， |
ZYSVG可动态双向（ - 1 - 1 ） 连续调节无功功率，即从额定感性工； |
|
|
传统补偿装置通常需要大窑量的电容器和电抗器做储能元件，因此占地面积较大 |
ZYSVG无需大窑量的电窑器和电抗器做储能元件， |
|
|
传统补偿装置靠电窑器提供容性无功，由于输出的无功电流与电网电压成正比， |
ZYSVG采用高源型补偿电路， 补偿容量受系统电压影响很小。 |
|
|
传统补偿装置补偿投切频繁，使用寿命较短，一般在三年左右，且需要经常选行维护。 |
ZYSVG自身损耗极小且基本上不需要维护， 不存在谐振过电压的问题。 |
|
|
传统补偿装置为了能达到较好的补偿效果，通需要求安装容量要大于补偿容量。 |
ZYSVG补偿容量即安装容量， 达到同等补偿效果ZYSVG窑量 |

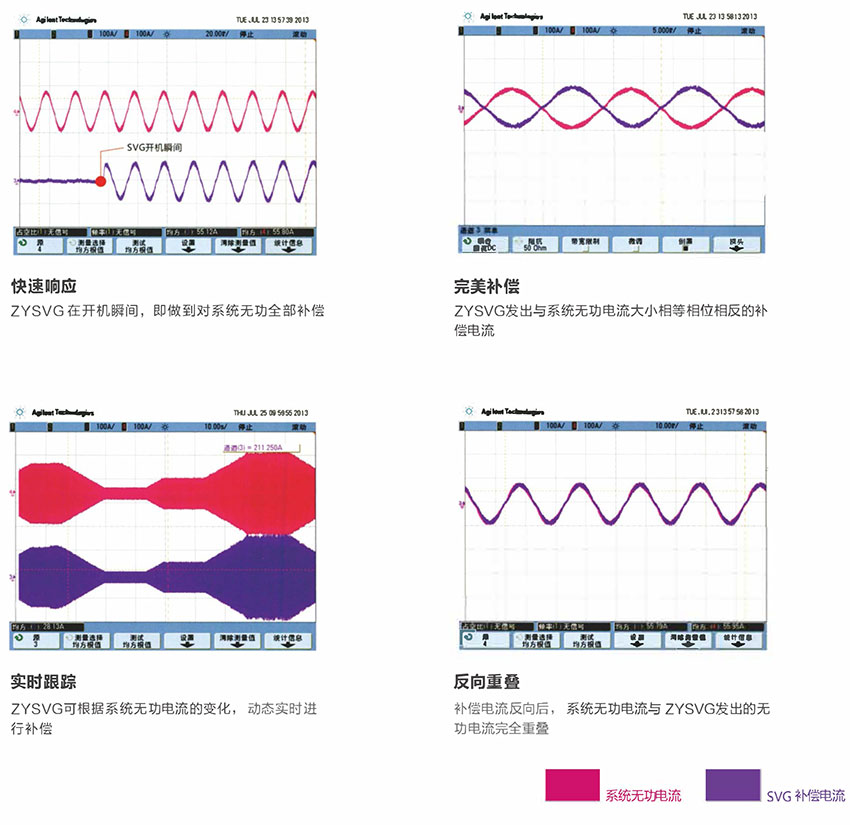

ZYSVG 补偿效果
ZYSVGC系统
| 最高性价比无功补偿及三相不平衡补偿解决方案 通用LC补偿与最新ZY SVG 补偿技术的完美结合 ZYICMS具有十八路IO口，灵活实现LC与ZY SVG 的多种组合应用0.99级补偿，无过补、无欠补 |
 |
ZYSVGC系统原理图

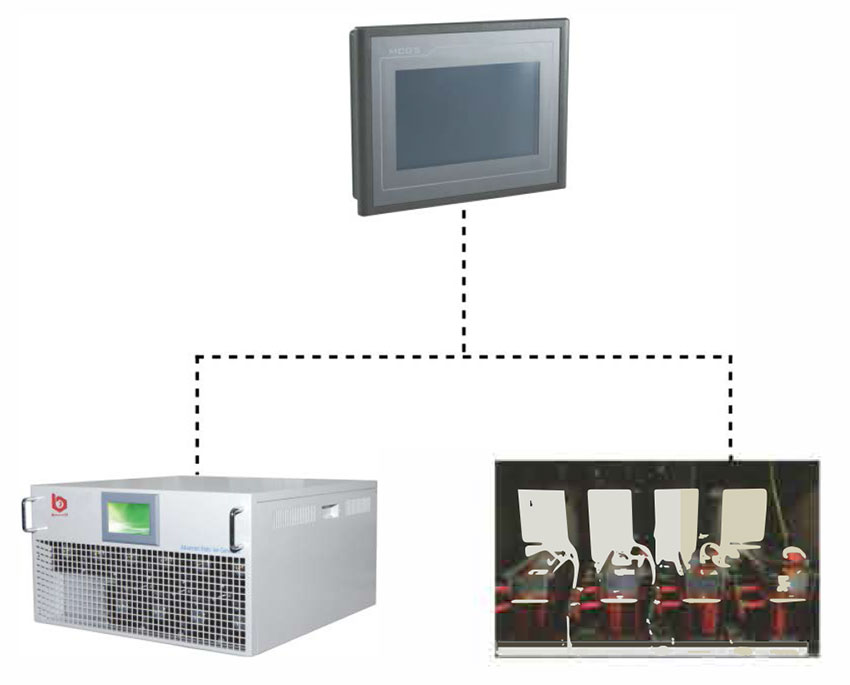

ZYSVGC结构示意图
 |

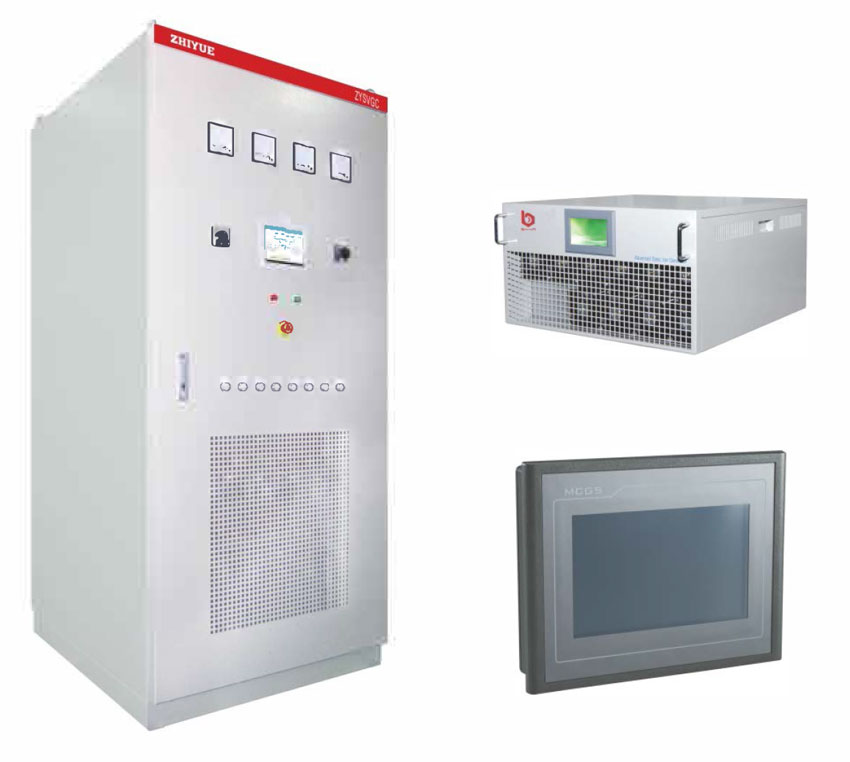

ZYSVGC系统组成 ＝ 控制器 （ ZYICMS ) + SVG模块＋通用LC ZYICMS 集成控制监测系统 设定LC与SVG的工作模式及相关参数 实时显示功率信息、补偿前后数据、波形图，控制及监控SVG+LC工作状态 具备十八路IO口，灵活实现不同SVG+LC的组合模式 ZYSVG 模块 快速响应系统无功变化，对LC过补或欠补的无功补偿至0.99 实现无级投切，补偿快速变化无功 通用 LC 补偿负载大部分稳定、少变化的无功 |

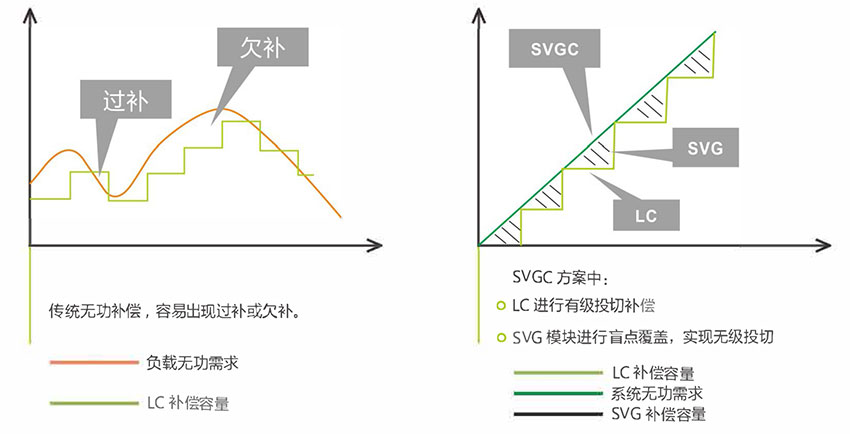

ZYSVGC产品特点
补偿特性好
响应时间快

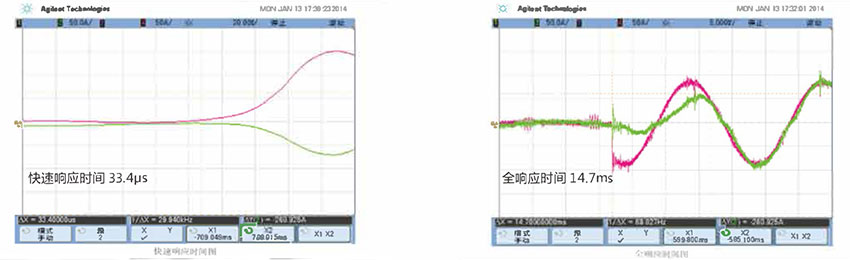

| 表格6.4.1.9a：动态响应试验 | 表格6.4.1.9b：动态响应试验 | ||||
| 快速响应时间 | 全响应时间 | ||||
| 示波器采集信号 | 快速响应时间（us） | 要求值（ms） | 示波器采集信号 | 全响应时间（us） | 要求值（ms） |
| 无功电流与输出补偿电流 | 33.4 | 50（±2.5） | 负载电流与输出补偿电流 | 14.7 | 15 |
 |
|||||
| 注： 1、红色曲线是突加载无功电流曲线，绿色曲线是ZYSVG补偿电流曲线。 2、快速响应时间为从突加载无功电流的时间到ZYSVG输出补偿电流增加的时间。 |
注： 1、红色曲线是突加载无功电流曲线，绿色曲线是ZYSVG补偿电流曲线。 2、全响应时间为从突加载无功电流的时间到ZYSVG补偿电流达到加载无功电流的90%左右之间的时间。 |
||||
ZYSVGC方案中：
快速响应由SVG 模块来实现。SVG快速响应时间＜50us ，全响应时间＜ 15ms；
ZYSVGC中的SVG体现出电力电子开关的优势，传统的SVC中，晶闸管仅为快速开关作用 ，无法体现出 “高频快速投切”价值。（通常投切一次100ms以上，而SVG中的IGBT 1秒钟投切次数可超15000次）
ZYSVGC产品特点
通过对ZY SVGC方案中的任一功率元器件（SVG模块或LC）进行组合， 可实现
ZYSVGC万案的性能调节：ZYSVGC 补偿范围从1～1
ZYSVGC万案的价格调节
ZYSVGC方案的应用行业覆盖
以300Kvar补偿容量为例：
| ZYSVGC方案一 | ZYSVGC方案二 | ZYSVGC方案三 | |
| LC | 50×5 | 50×4 | 30×9 |
| SVG | 50 | 100 | 30 |
| 补偿容量 | -50～300 | -100～300 | -30～300 |
备注：补偿范围表格中，负为感性，正为容性
补偿效果好
 |

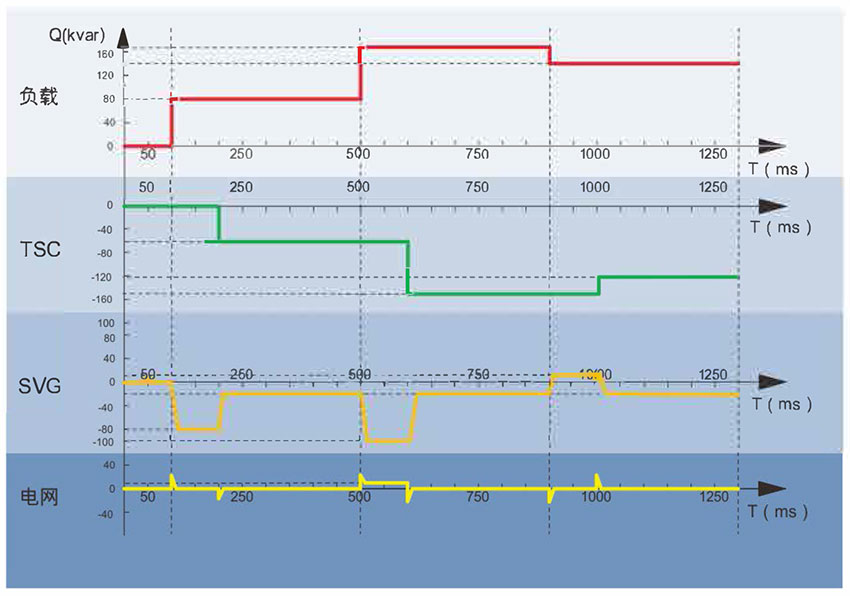

100～200ms： 负载的无功突增，LC来不及动作，SVG会实时响应补偿系统无功： 200～500ms： LC响应投入补偿，此时SVG会实现减少补偿容量； 900～1000ms： 负载的无功突减时，LC来不及切除投入的电容器， SVG会实时发出一个反向补偿的无功，将LC过补的容量补偿掉； 1000ms～： LC将多余的补偿容量切除此时SVG又会实时跟踪系统无功变化， 将系统中剩余的无功消除。 |
LC与SVG配合使用时的补偿效果时序图（LC－补偿容量30kvar一组，SVG-lOOkvar )

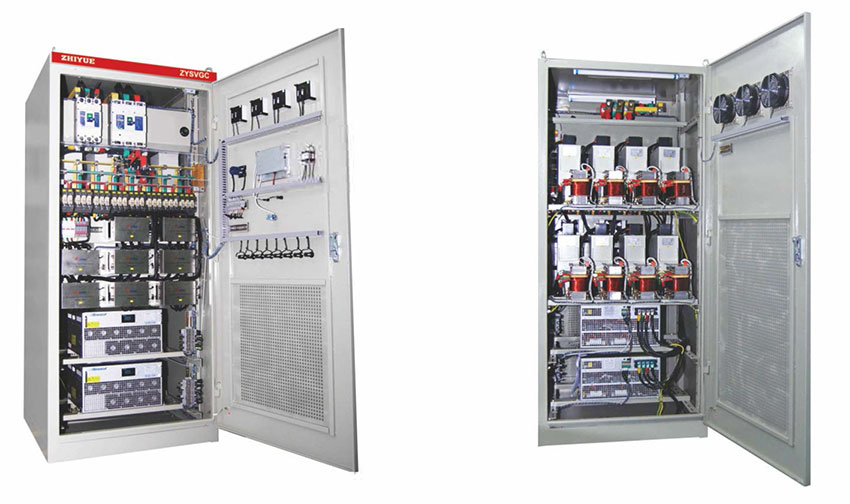

ZYSVGC典型应用
ZYSVGC系统的典型应用。在该系统中，整体无功补偿容量为500kvar。其中两个100kvar的SVG模块，组成200kvar的SVG补偿容量；八组安装容量为60kvar的电容器，组成总安装容量为480kvar、补偿窑量为300kvr的电容无功补偿。
